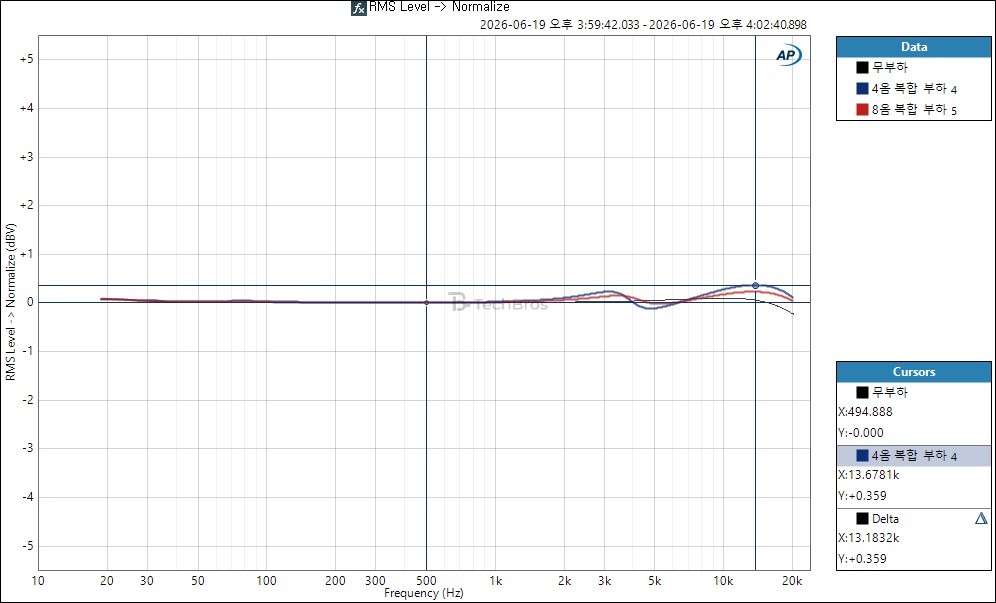

주파수 응답 및 부하 의존성

스피커 임피던스와 유사한 복합 부하를 사용했을 때의 주파수 응답 변화입니다.

4옴, 8옴 복합 부하 임피던스에 따른 주파수 응답 특성이 20Hz~20kHz범위에서 약 0.35dB 변조 되었습니다.
이는 사용하는 스피커에 따라 쉽게 느끼지 못할 정도의 고주파수 강조가 있을 수 있음을 시사합니다.

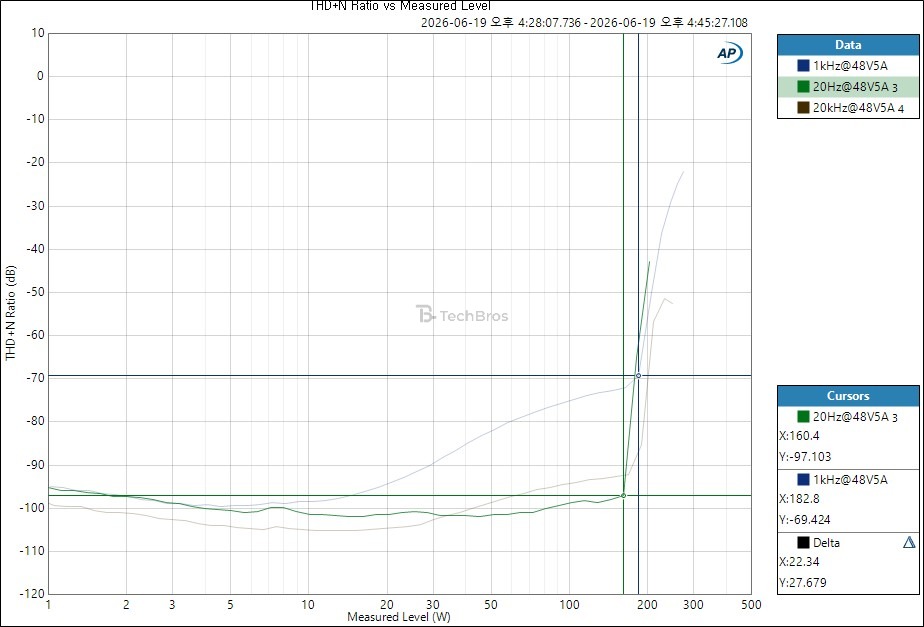

연속 전력 공급 능력 (4옴 기준)

4옴 무유도 부하 기준 측정입니다.

1kHz 대비 20Hz에서의 최대 출력이 약20W정도 줄어듭니다.
이는 160W 출력까지 전 대역 문제없이 균일한 출력이 가능하나, 최대 출력 시 일부 대역에서 응답 저하가 일어날 수 있음을 시사합니다.

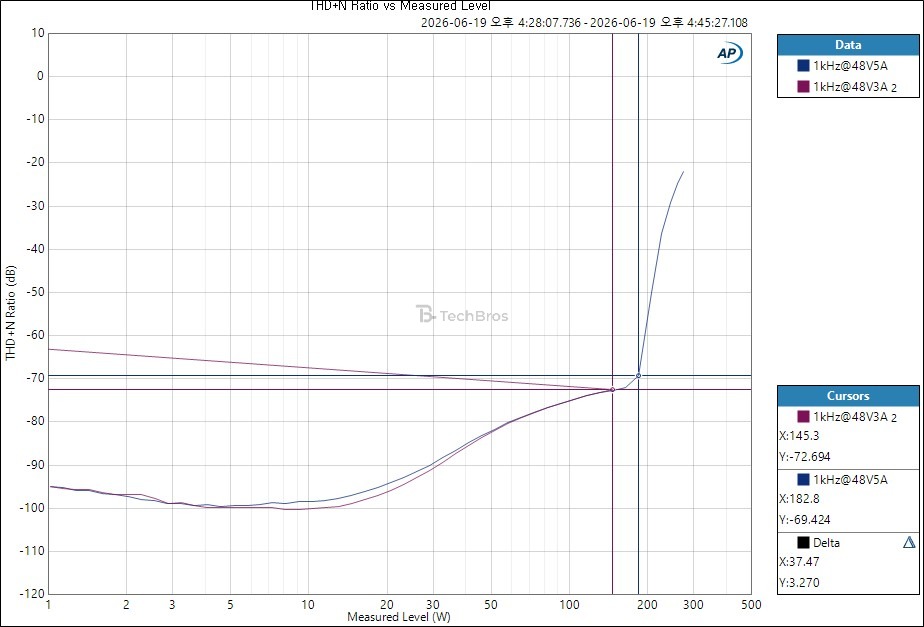

48V 3A 전원 사용시 출력 비교입니다. 48V 5A 전원 사용시보다 약 40W 떨어진 출력을 보입니다. 이는 48V 5A 전원을 사용한 스테레오 타입 TPA3255앰프들의 최대 출력과 비슷한 수준입니다.

주파수 응답 그래프는 특정 주파수(x축)의 전압을 y축에 표현한 그래프입니다.
스피커의 임피던스는 사양서 상 단순 4옴 혹은 8옴 등으로 표기되지만, 실제 스피커의 임피던스는 8옴 스피커의 경우 최저 임피던스가 4옴, 4옴 스피커의 경우에는 최저 임피던스가 2옴까지도 떨어지고, 이에따라 인덕턴스와 커패시턴스가 변하는 복합 부하로 2옴 복합부하 출력이 낮은 경우 낮은 임피던스를 가진 주파수 대역에서의 출력저하로 인한 주파수응답 변조로 이어집니다.
이 현상은 2옴(4옴 스피커) 혹은 4옴(8옴 스피커) 부하에서의 앰프 출력보다 큰 출력으로 재생하는 경우에 크게 체감됩니다.

이 앰프는 2옴 복합부하 출력 시 8옴 복합부하 출력 대비 20%가량 출력이 떨어집니다.
앰프 최대 출력에 가까운 음량에서 출력 제한에 따른 특정 주파수 대역의 응답 하락이 발생할 수 있음을 시사합니다.
하지만, 2옴에서 24V가량의 전압(전력 환산시 약 144W)을 낼 수 있기 때문에 일반적인 데스크파이 조건에서 출력 부족을 느끼기 쉽지 않습니다.

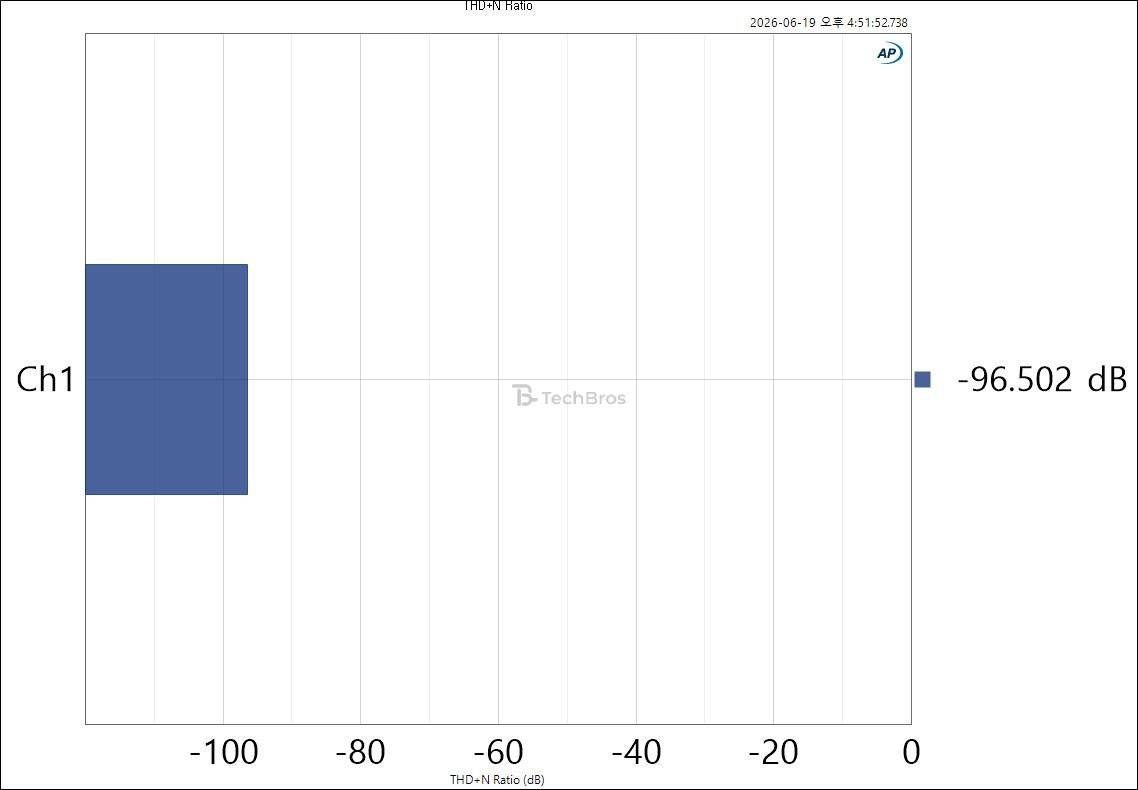

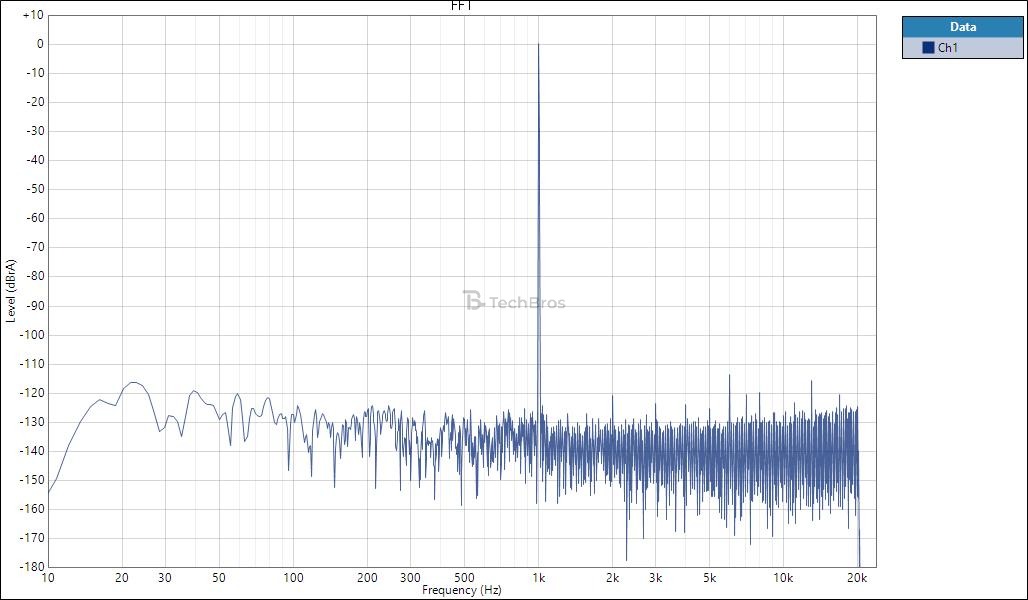

총 고조파왜곡 및 잡음(1W 출력 시)

1W 출력 시 THD+N입니다.

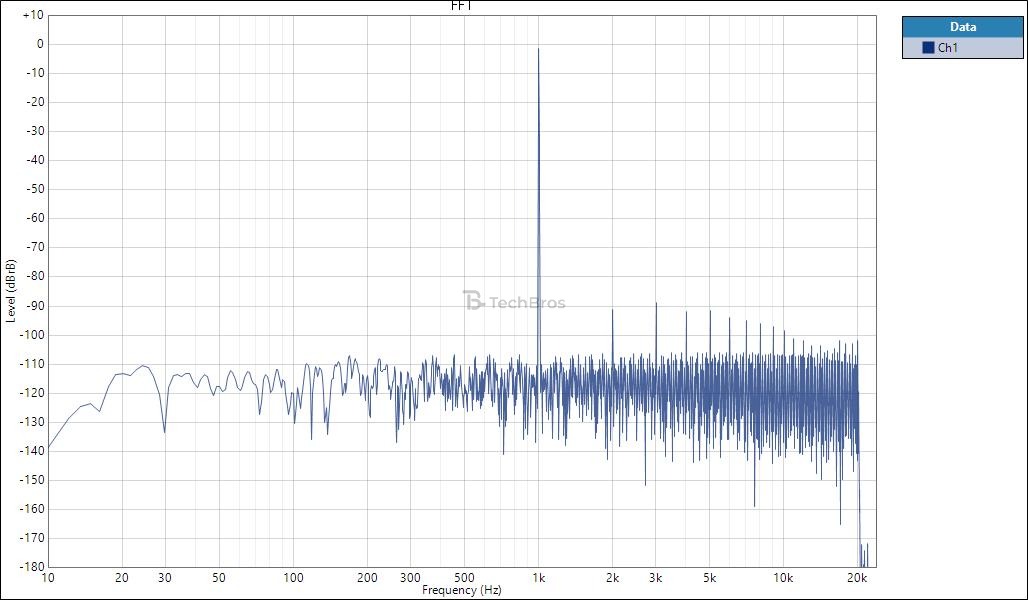

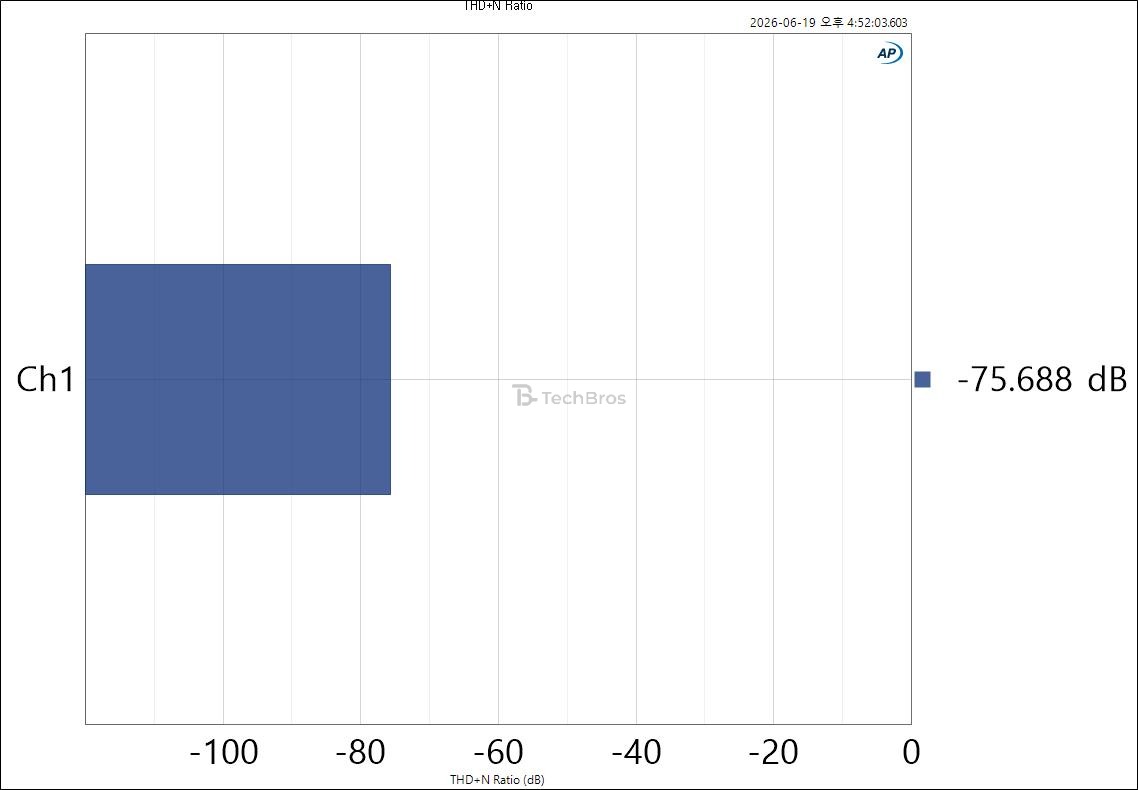

총 고조파왜곡 및 잡음(182.8W 출력 시)

182.8W 출력 시 THD+N입니다.

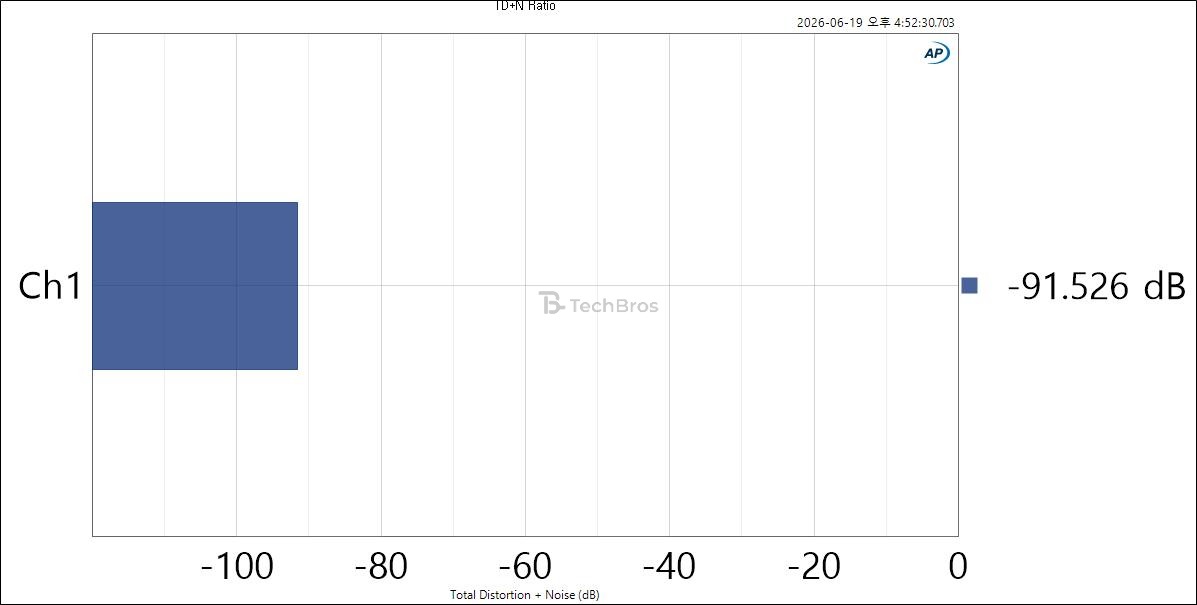

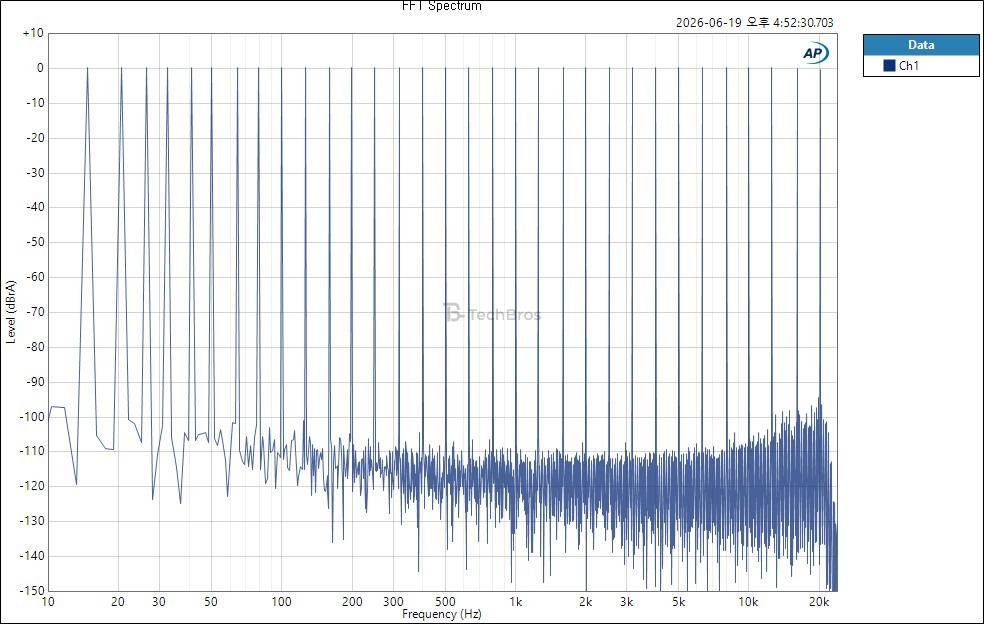

다중 톤 왜곡 및 잡음(1W 출력 시)

1W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

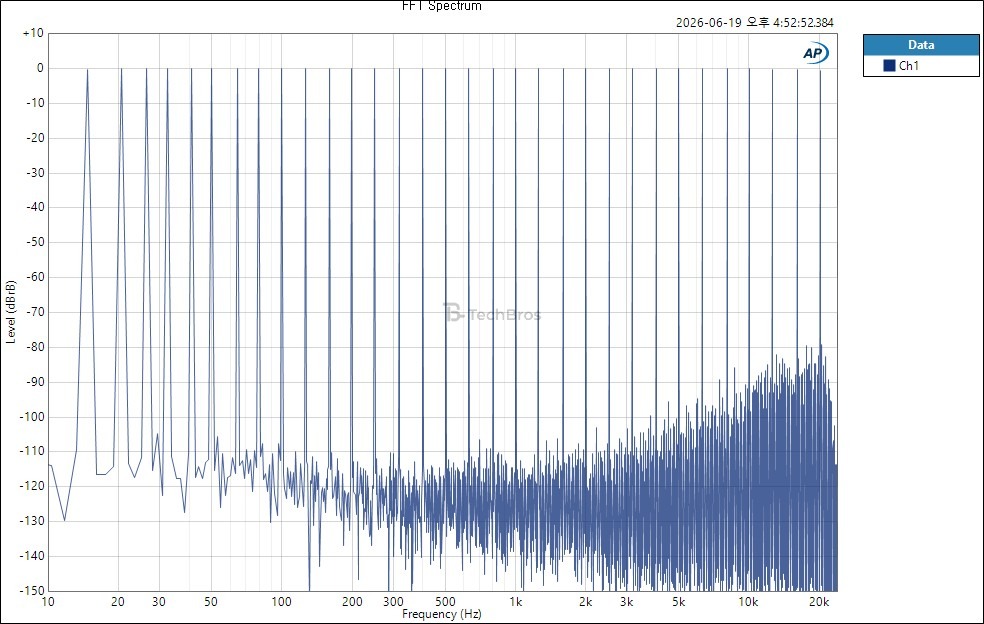

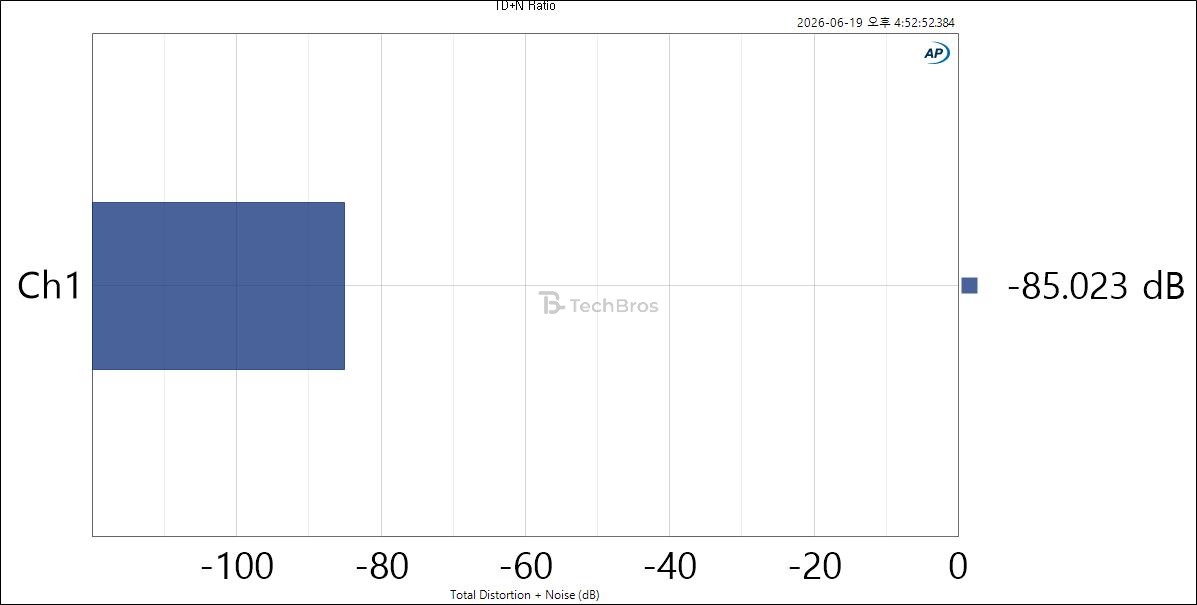

다중 톤 왜곡 및 잡음(182.8W 출력 시)

앰프 최대 출력인 182.8W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

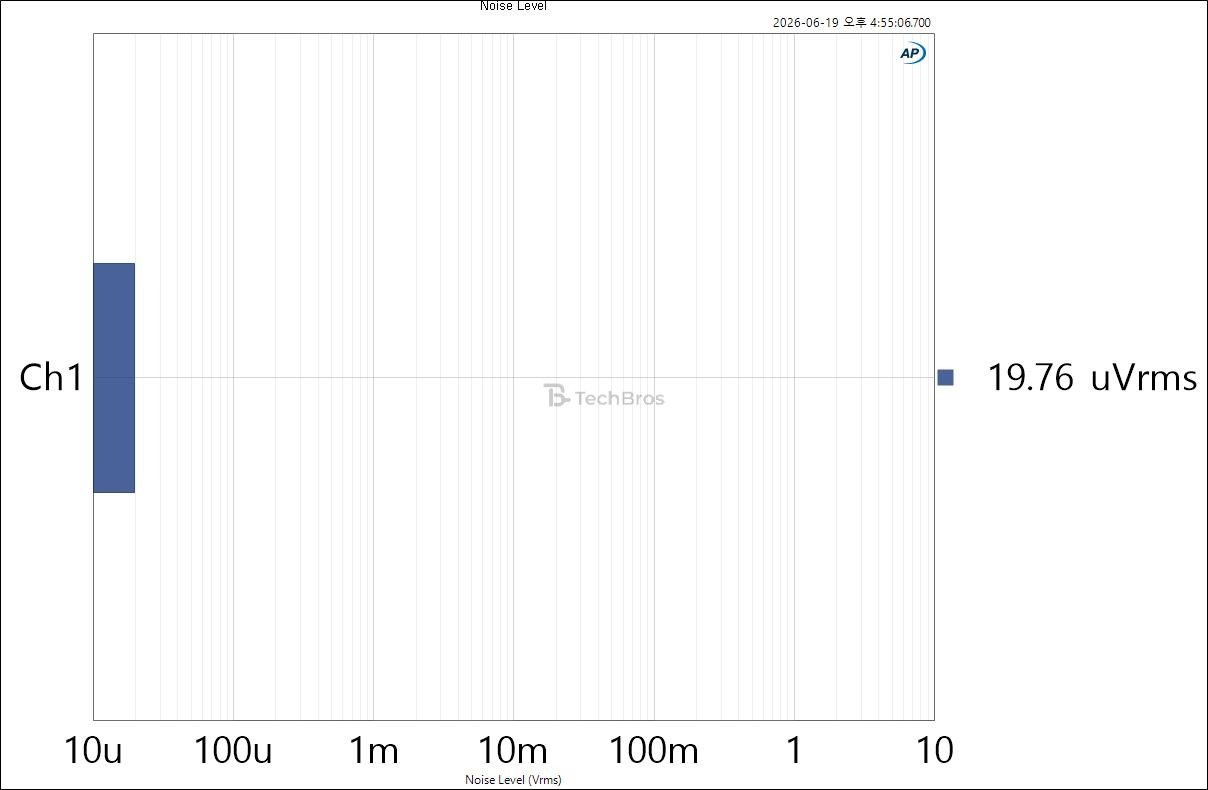

잔류 노이즈 레벨

신호 재생이 없을 때의 자체 노이즈 레벨입니다

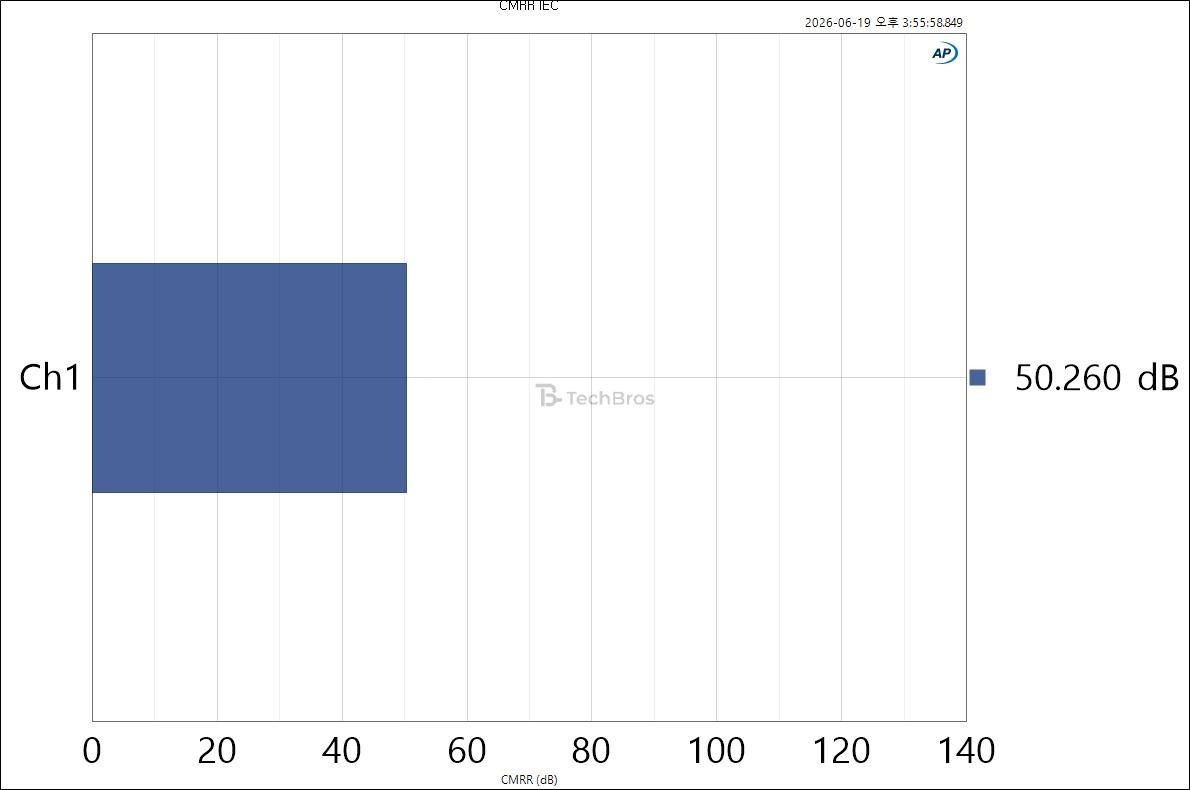

공통 모드 제거비(1kHz 기준)

밸런스드 입력단의 외부 노이즈 억제 능력입니다.

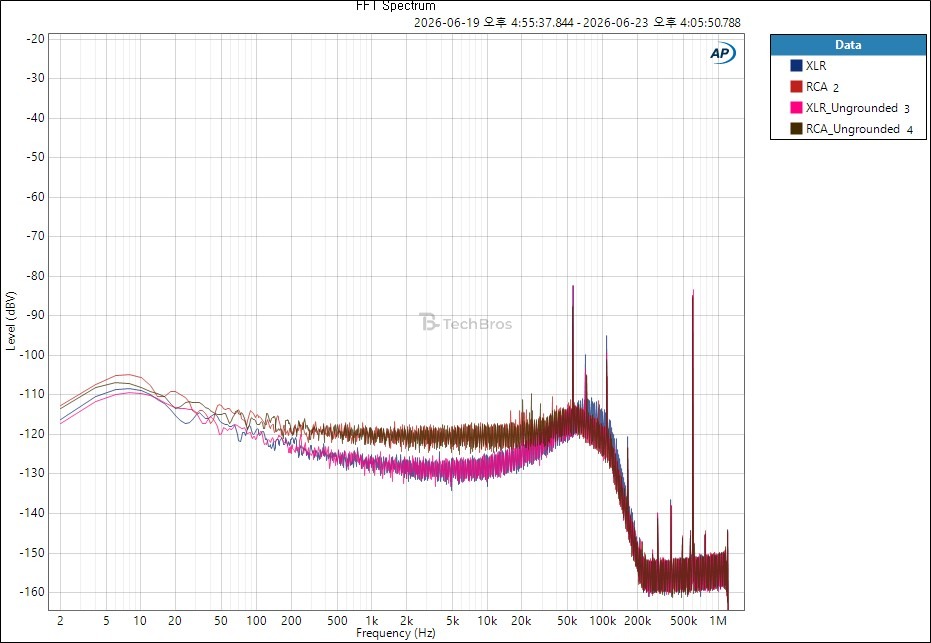

노이즈 스펙트럼

신호가 없을때 앰프 자체 노이즈 스펙트럼입니다.

D클래스 특유의 초 고주파 스위칭 노이즈가 관찰됩니다만, 잘 억제되고 있음을 알 수 있습니다.
이전작들과 다르게 전원으로 부터의 노이즈 누설이 더이상 문제되지 않고 잘 억제되어 있음이 관찰됩니다. RCA입력 대비 XLR 입력이 좀 더 낮은 노이즈 레벨을 보여주지만 RCA입력단 역시 충분히 조용한 수준입니다.

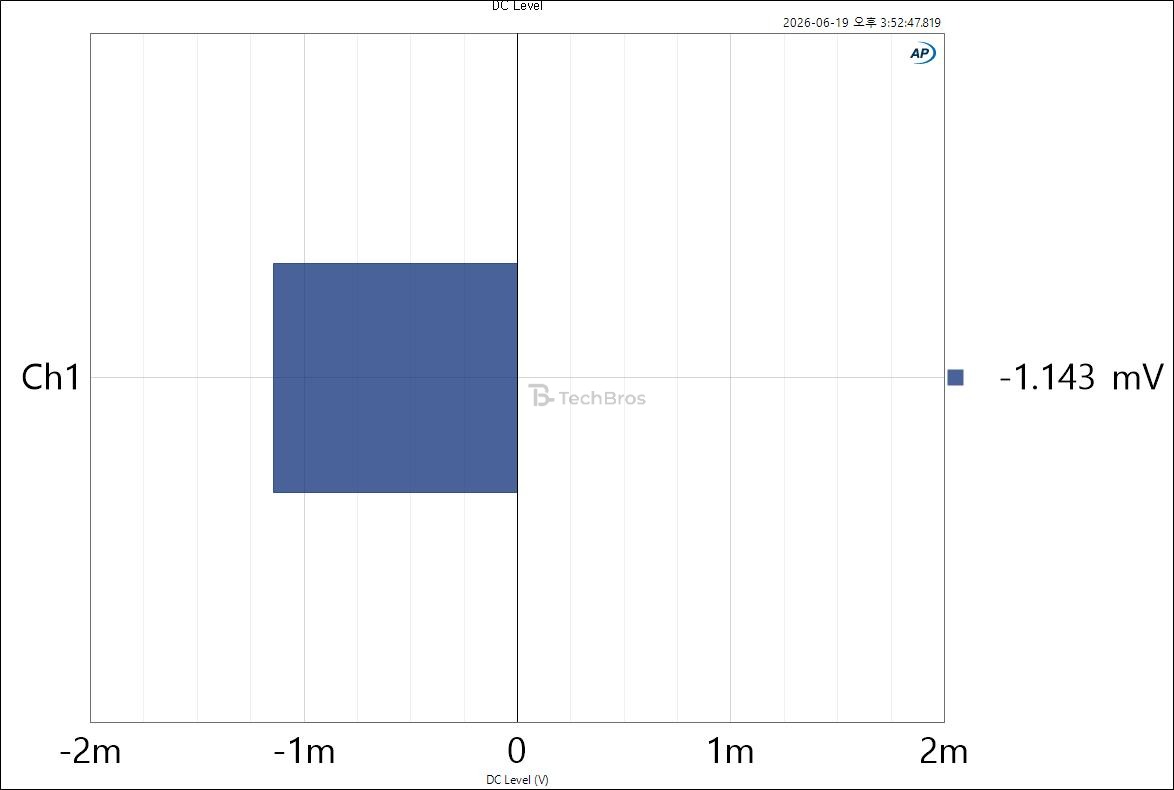

출력 DC 오프셋

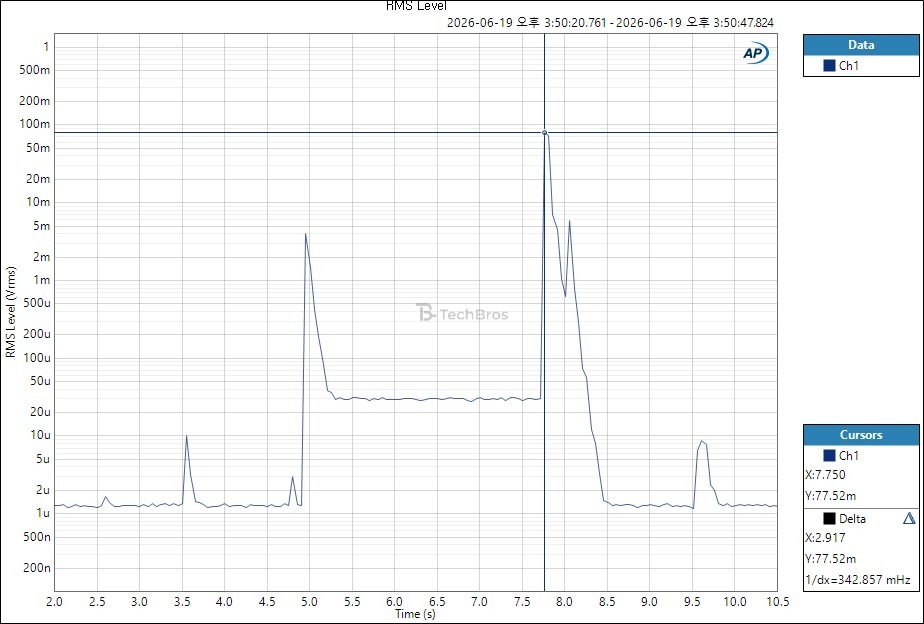

전원 스위칭 노이즈

전작들 대비 전원 온오프 노이즈가 크게 개선(약 1/10)되었습니다.

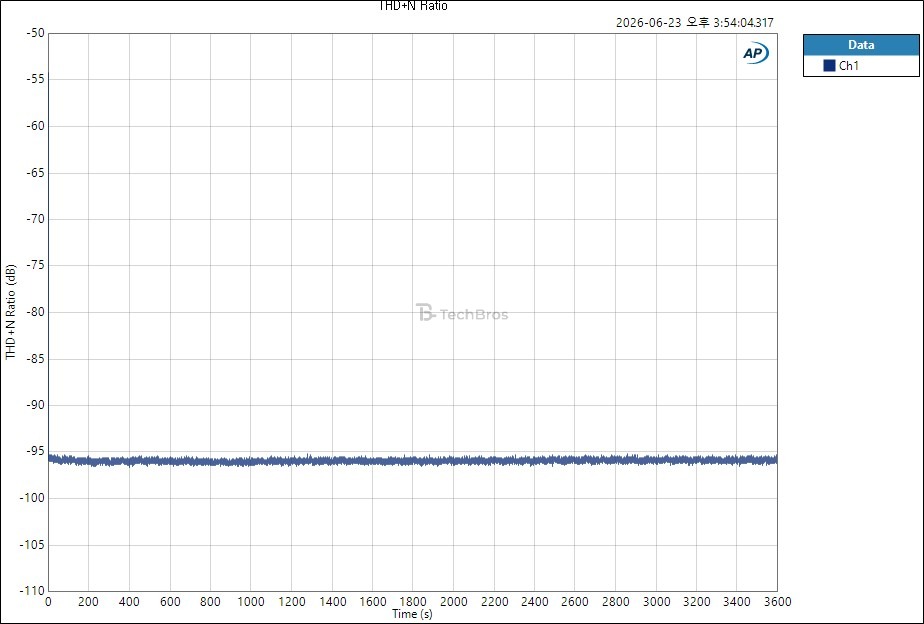

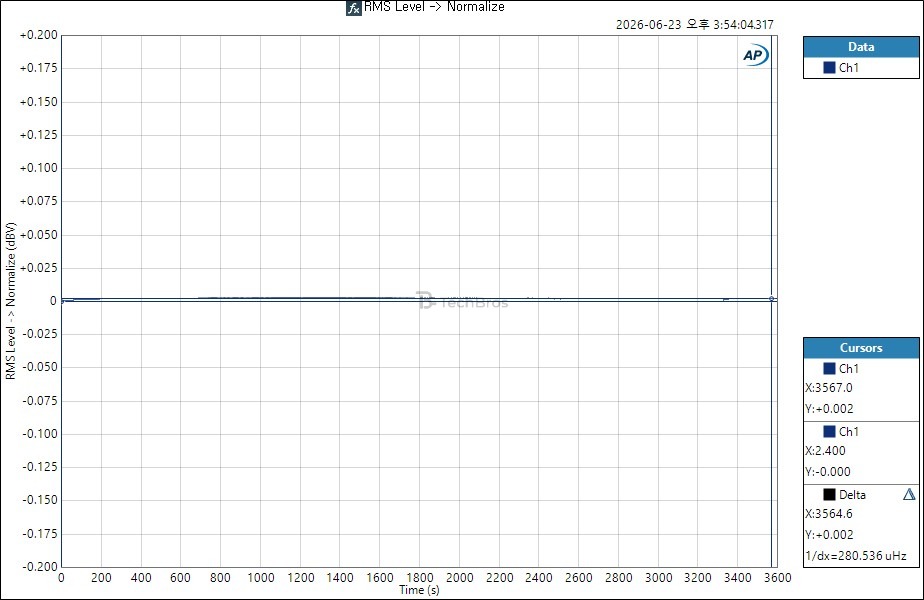

예열 안정성 (1시간 연속 1W출력 시 성능 드리프트)

1시간 웜 업 후 THD+N변동 비율에서 한쪽 채널에 약간 불안정한 거동이 측정되었습니다만, 변화량은 일정하게 유지되었습니다.

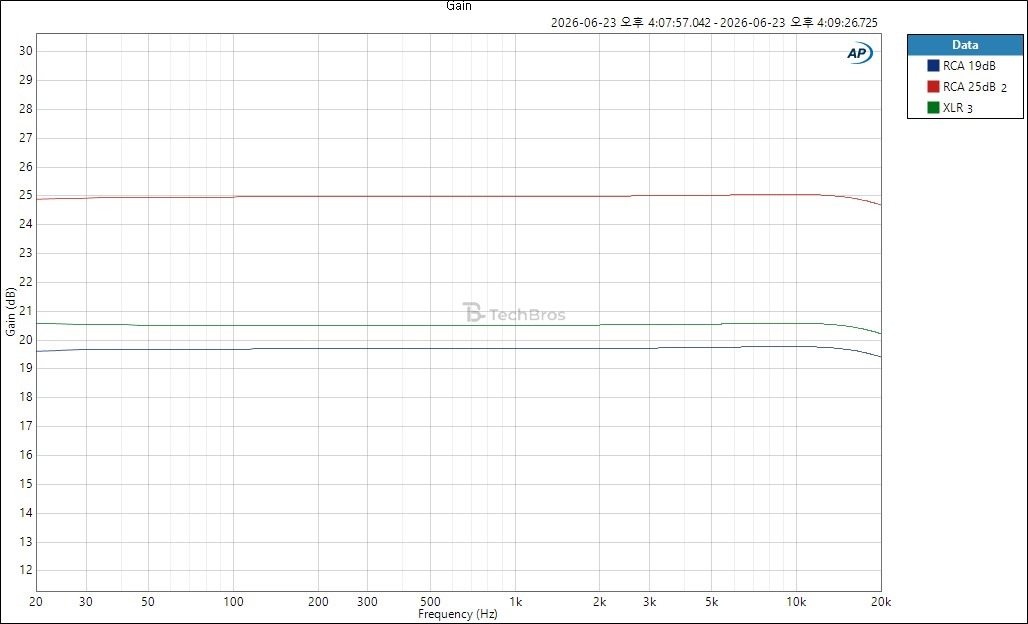

입력단 GAIN 설정

XLR 입력 시 최대 출력이 입력 신호 기준 약 2.4Vrms에서 달성됩니다(48V 5A 전원 사용 조건). 일반적인 소비자용 DAC의 XLR 출력단이 1.4Vrms, 2Vrms 혹은 4Vrms임을 고려하면, 1.4, 2Vrms 출력을 가진 DAC이나 프리앰프 사용 시 최대 출력이 제한될 수 있습니다.
