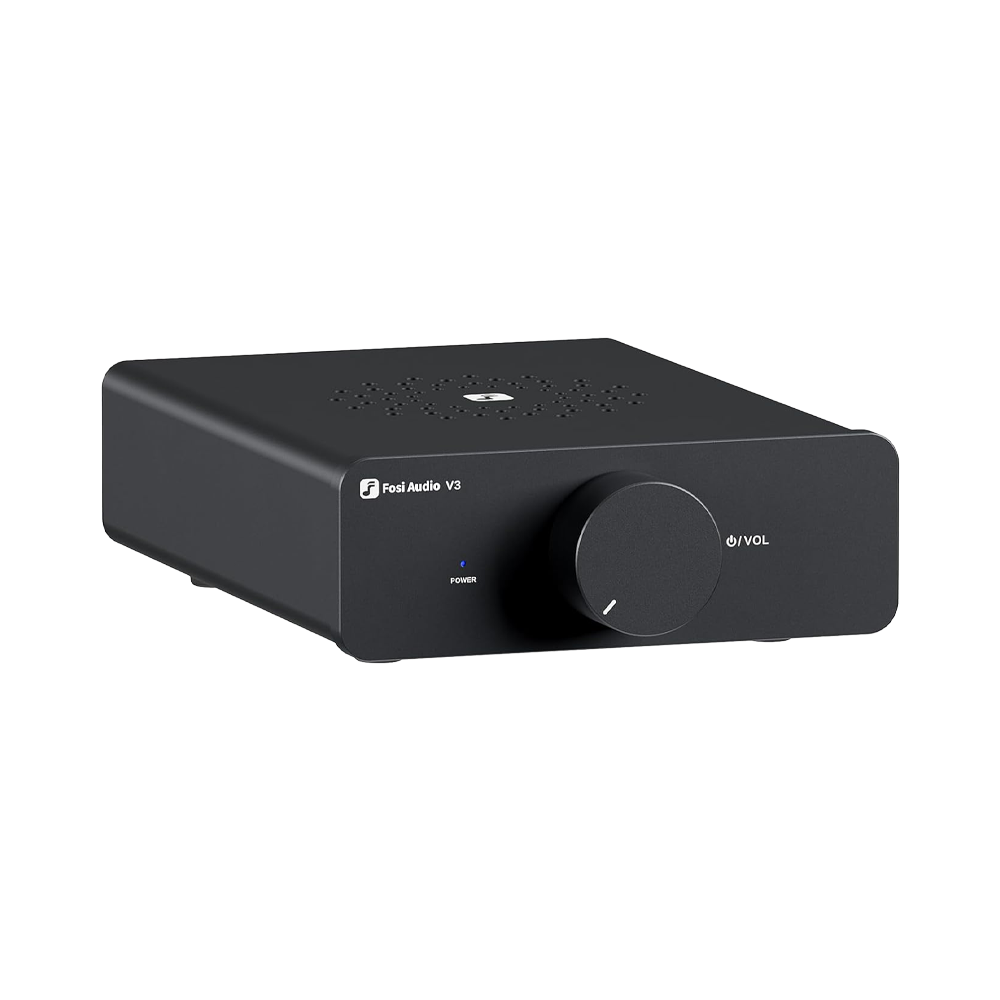

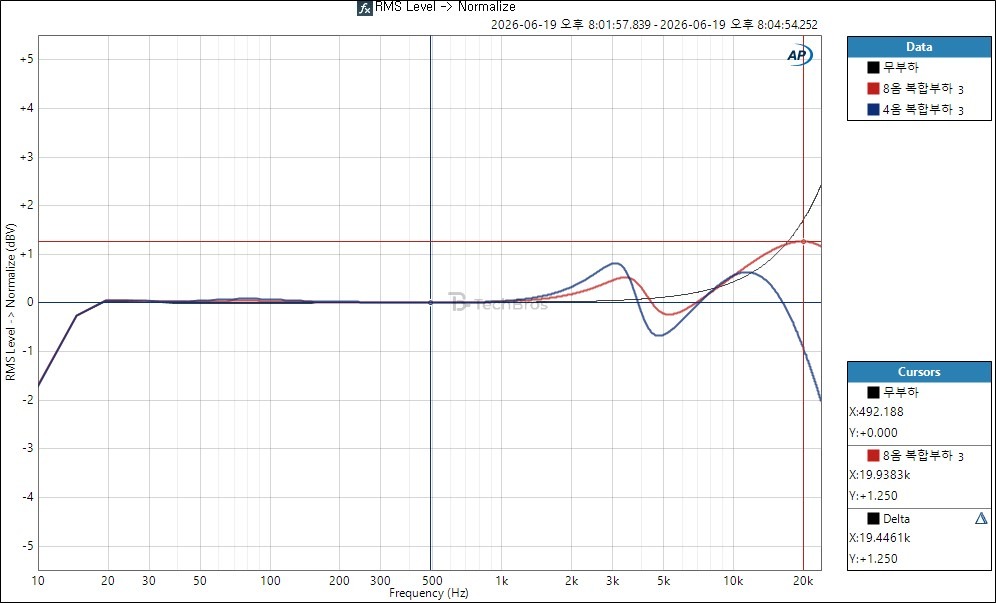

주파수 응답 및 부하 의존성

스피커 임피던스와 유사한 복합 부하를 사용했을 때의 주파수 응답 변화입니다.

4옴, 8옴 복합 부하 임피던스에 따른 주파수 응답 특성이 20Hz~20kHz범위에서 약 1.2dB 정도 변조 되었습니다.
이는 사용하는 스피커에 따라 체감 가능할 정도의 고주파수 강조가 있을 수 있음을 시사합니다.

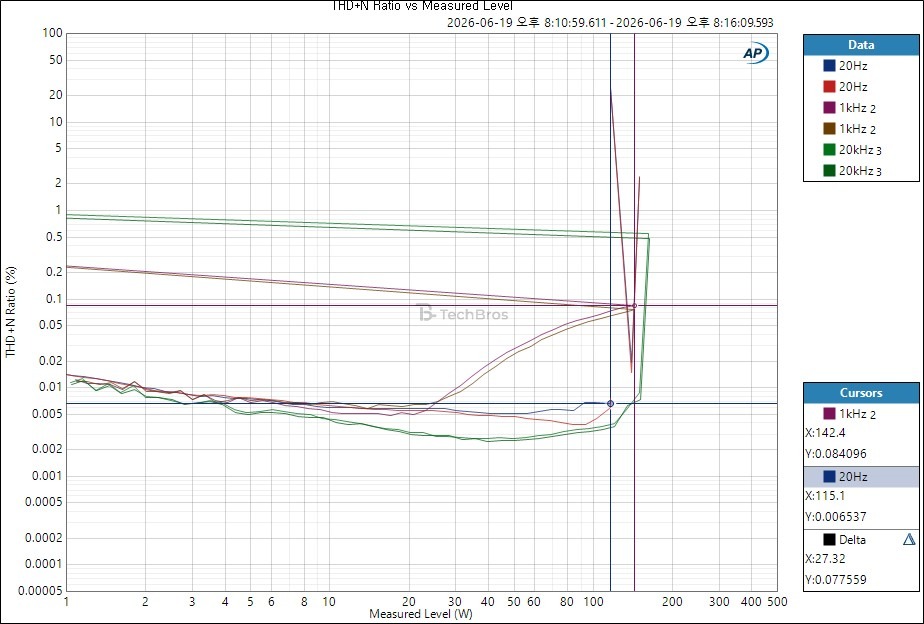

연속 전력 공급 능력 (4옴 기준)

4옴 무유도 부하 기준 측정입니다.

1kHz 대비 20Hz에서의 최대 출력이 약30W정도 줄어듭니다.
이는 115W 출력까지는 전 대역 문제없이 균일한 출력이 가능하나, 최대 출력 시 일부 대역에서 응답 저하가 일어날 수 있음을 시사합니다.

주파수 응답 그래프는 특정 주파수(x축)의 전압을 y축에 표현한 그래프입니다.
스피커의 임피던스는 사양서 상 단순 4옴 혹은 8옴 등으로 표기되지만, 실제 스피커의 임피던스는 8옴 스피커의 경우 최저 임피던스가 4옴, 4옴 스피커의 경우에는 최저 임피던스가 2옴까지도 떨어지고, 이에따라 인덕턴스와 커패시턴스가 변하는 복합 부하로 2옴 복합부하 출력이 낮은 경우 낮은 임피던스를 가진 주파수 대역에서의 출력저하로 인한 주파수응답 변조로 이어집니다.
이 현상은 2옴(4옴 스피커) 혹은 4옴(8옴 스피커) 부하에서의 앰프 출력보다 큰 출력으로 재생하는 경우에 크게 체감됩니다.

이 앰프는 2옴 복합부하 출력 시 8옴 복합부하 출력 대비 30%가량 출력이 떨어집니다.
이는 앰프 최대 출력에 가까운 음량에서 출력 제한에 따른 특정 주파수 대역의 응답 하락이 발생 가능함을 시사합니다.

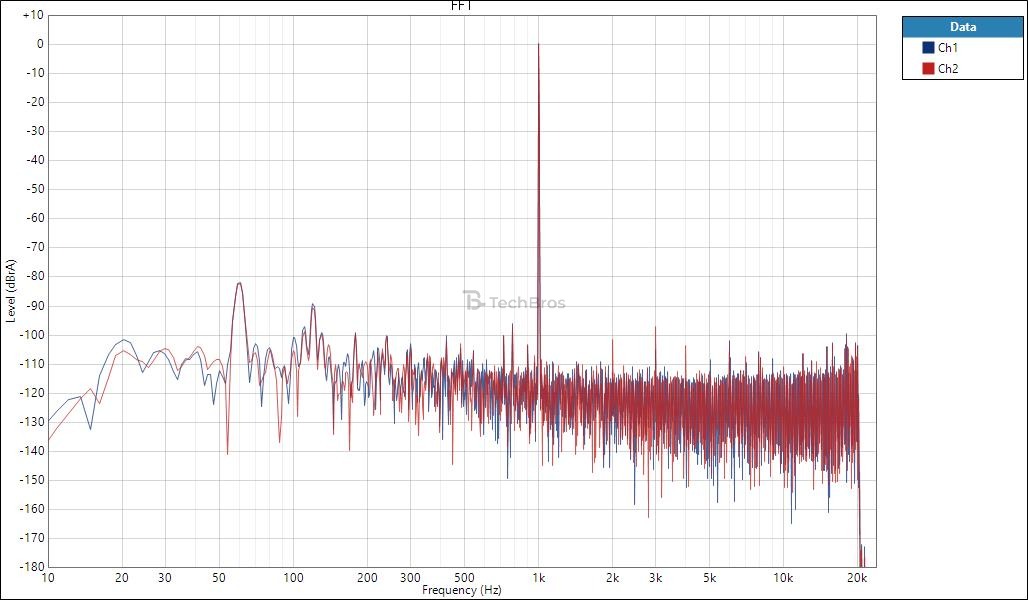

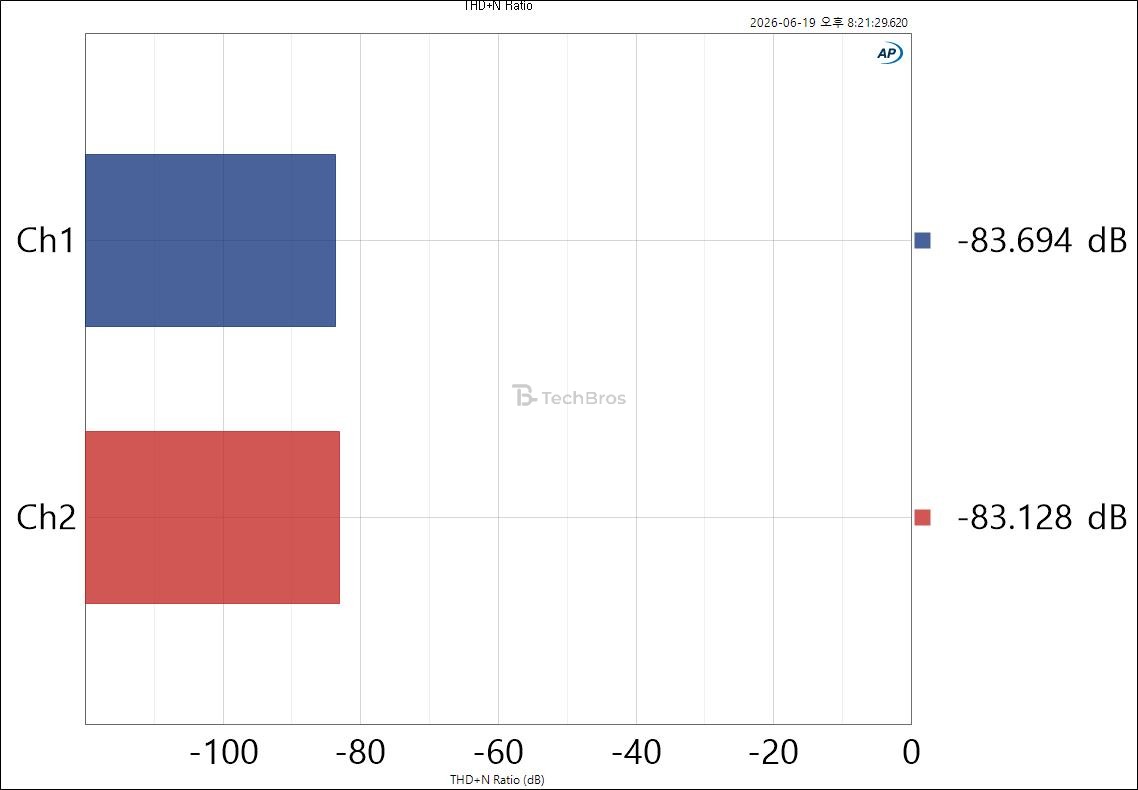

총 고조파왜곡 및 잡음(1W 출력 시)

1W 출력 시 THD+N입니다.

전원노이즈가 완전히 제거되지 않음이 관찰됩니다.
샤시 외부 접지를 하더라도 전원 노이즈 유입량은 줄어들지 않습니다.

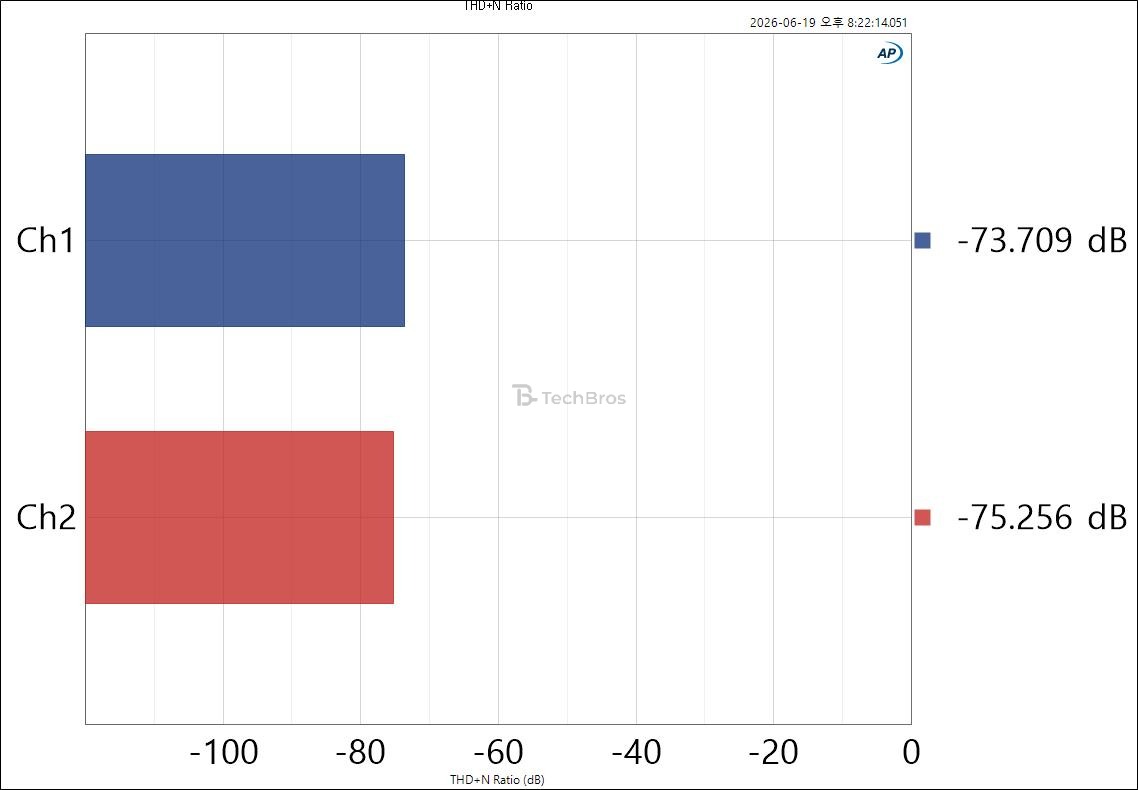

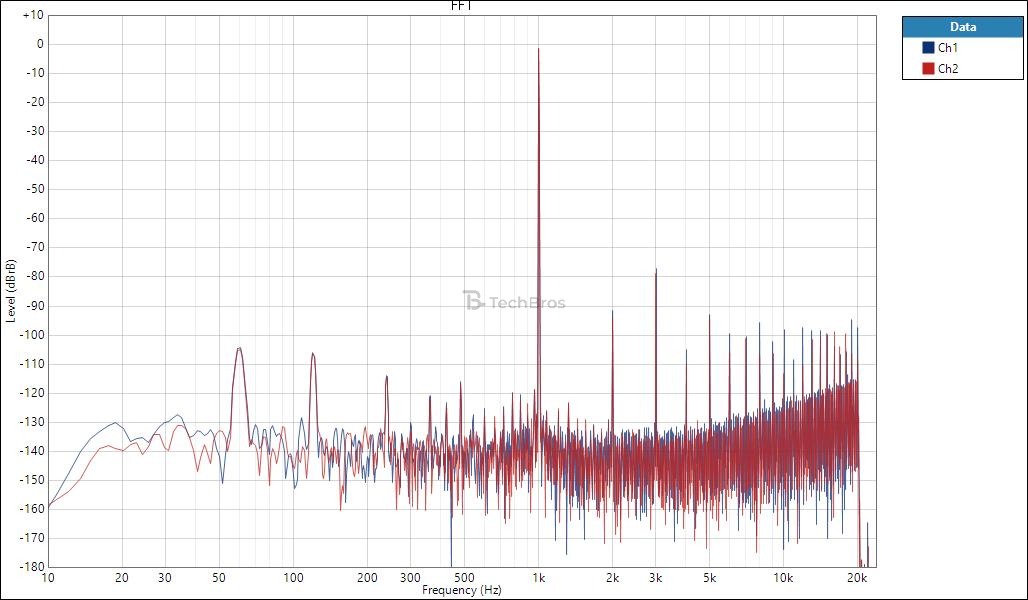

총 고조파왜곡 및 잡음(142W 출력 시)

142W 출력 시 THD+N입니다.

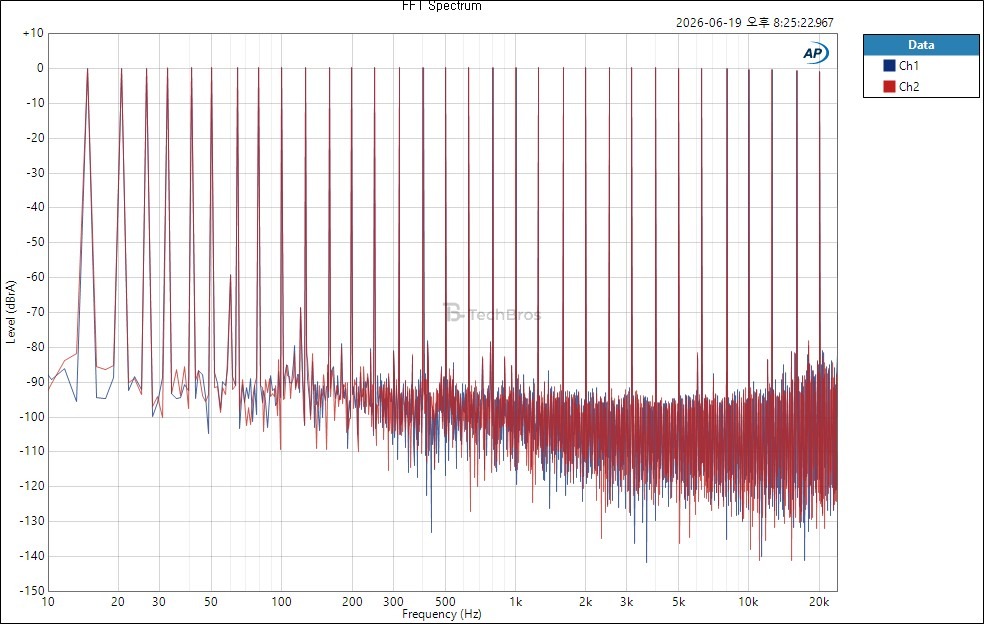

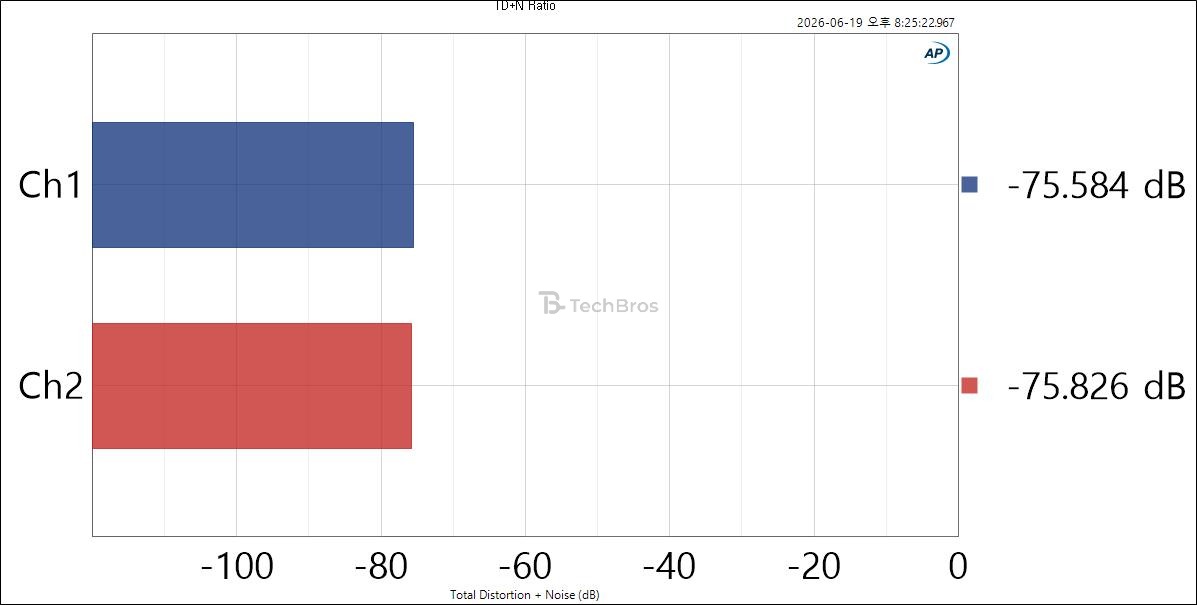

다중 톤 왜곡 및 잡음(1W 출력 시)

1W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

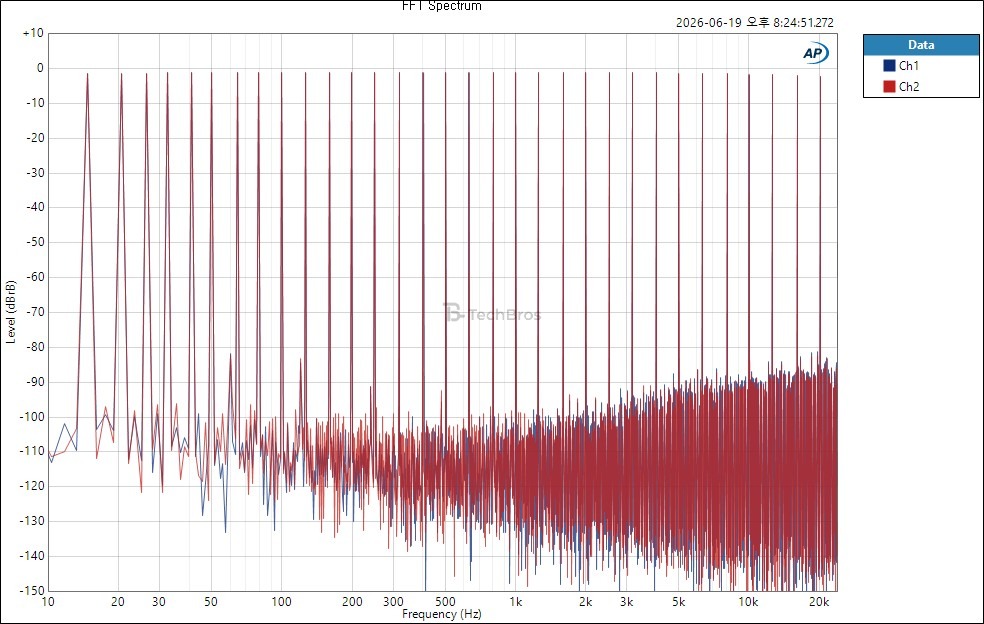

다중 톤 왜곡 및 잡음(142W 출력 시)

앰프 최대 출력인 142W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

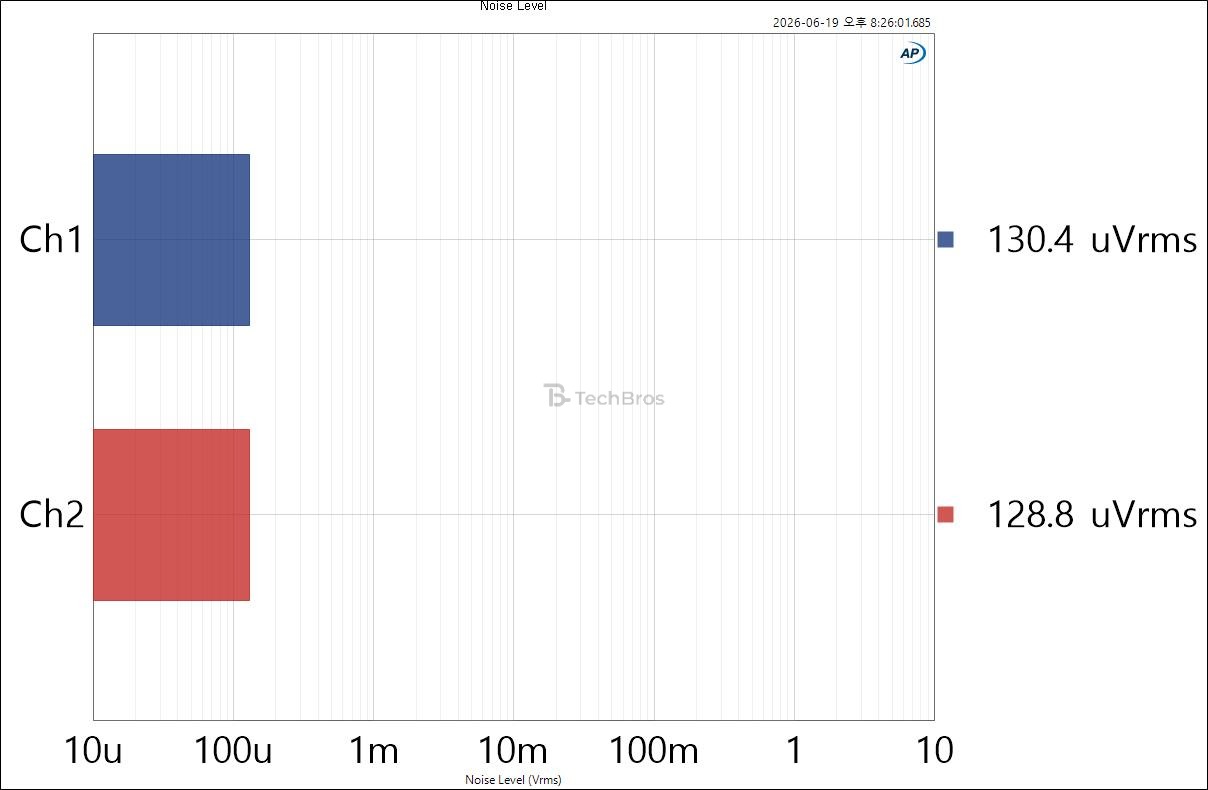

잔류 노이즈 레벨

신호 재생이 없을 때의 자체 노이즈 레벨입니다

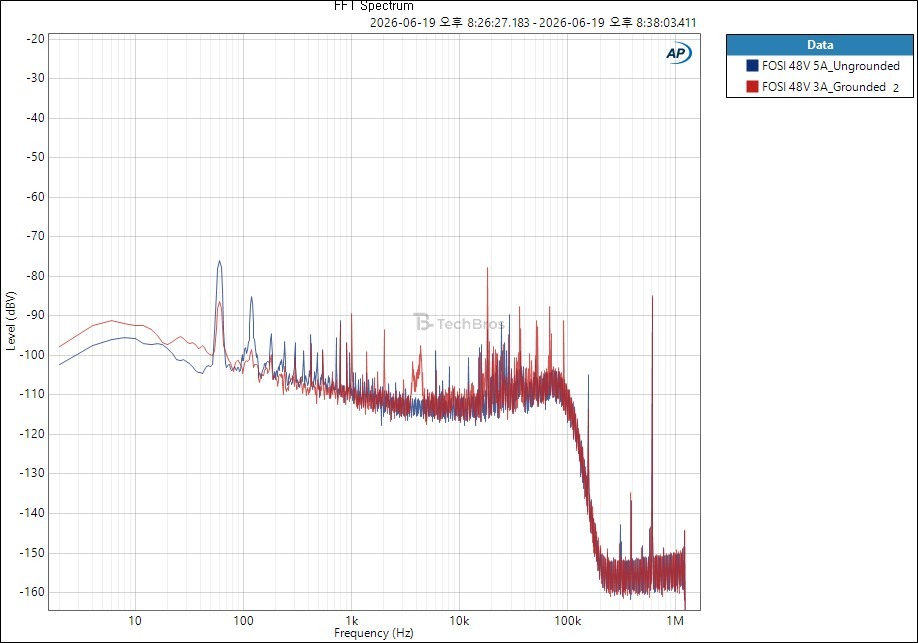

노이즈 스펙트럼

신호가 없을때 앰프 자체 노이즈 스펙트럼입니다.

D클래스 특유의 초 고주파 스위칭 노이즈가 관찰됩니다만, 잘 억제되고 있음을 알 수 있습니다. 전원 어댑터의 접지연결 유무에 따라 발생하는 노이즈 패턴이 달라짐이 관찰되었습니다. 비접지 전원 사용시 60Hz, 120Hz대역의 전원 노이즈는 조금 더 들어오지만, 고주파수 대역에서는 접지 전원 사용시보다 노이즈 유입량이 적습니다. 스피커 연결 시 저주파 전원 노이즈가 크게 거슬리지 않는다면 비접지 전원 사용이 더 유리할 수 있습니다. 스피커 감도에 따라 체감이 달라질 수 있는 부분입니다.

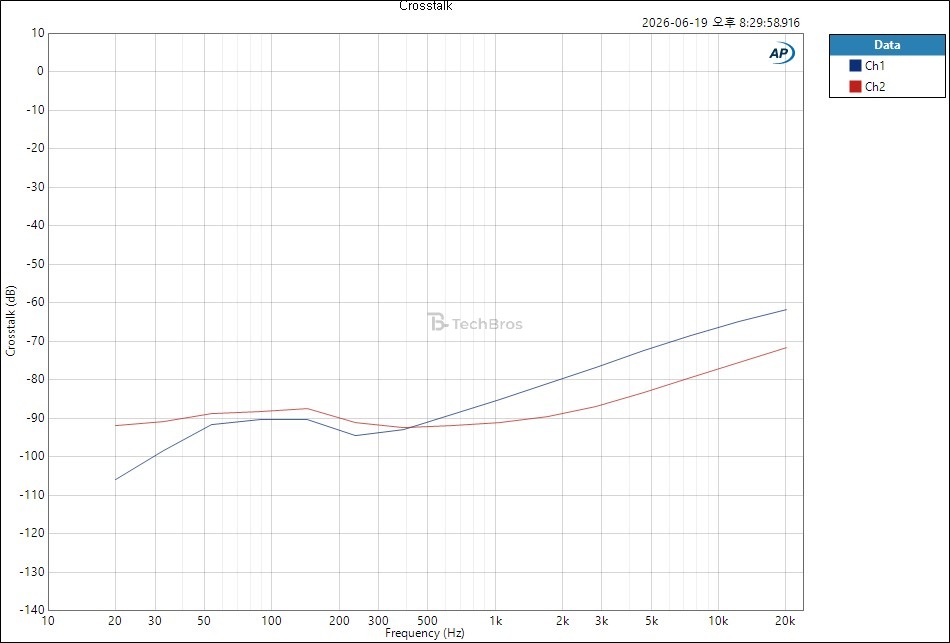

크로스토크

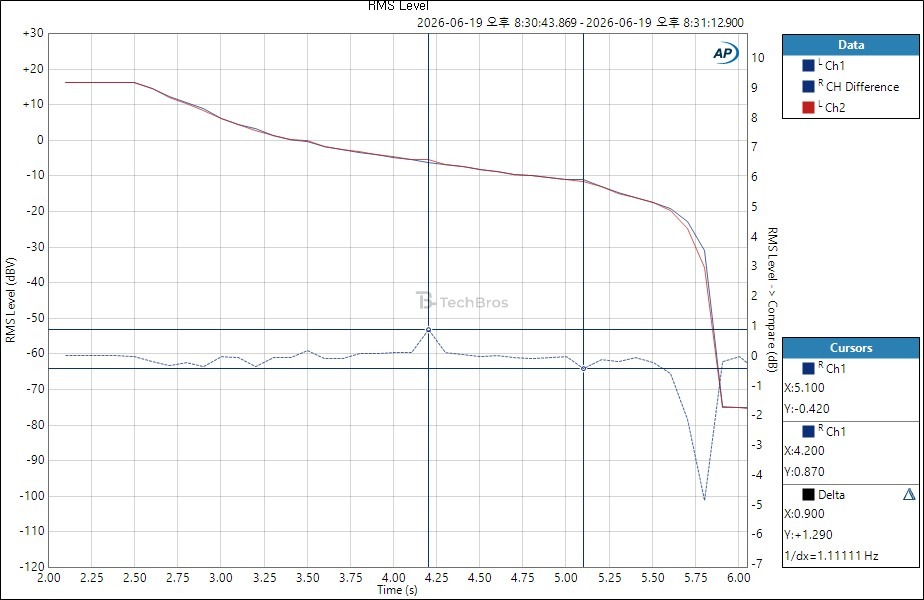

볼륨 트래킹 오차

특정 구간에서 0.1dB 정도의 볼륨 트래킹 오차가 관찰되었습니다. 아날로그 볼륨 특성을 고려하면 양호한 수준입니다.

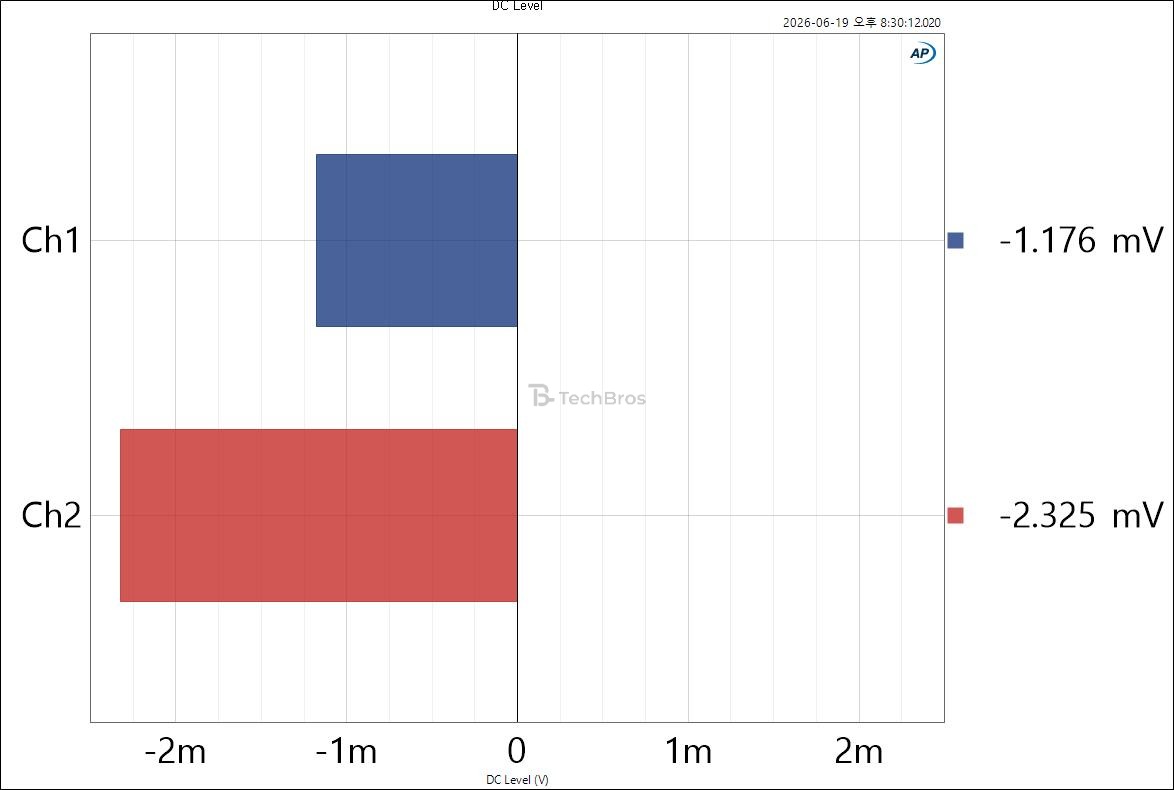

출력 DC 오프셋

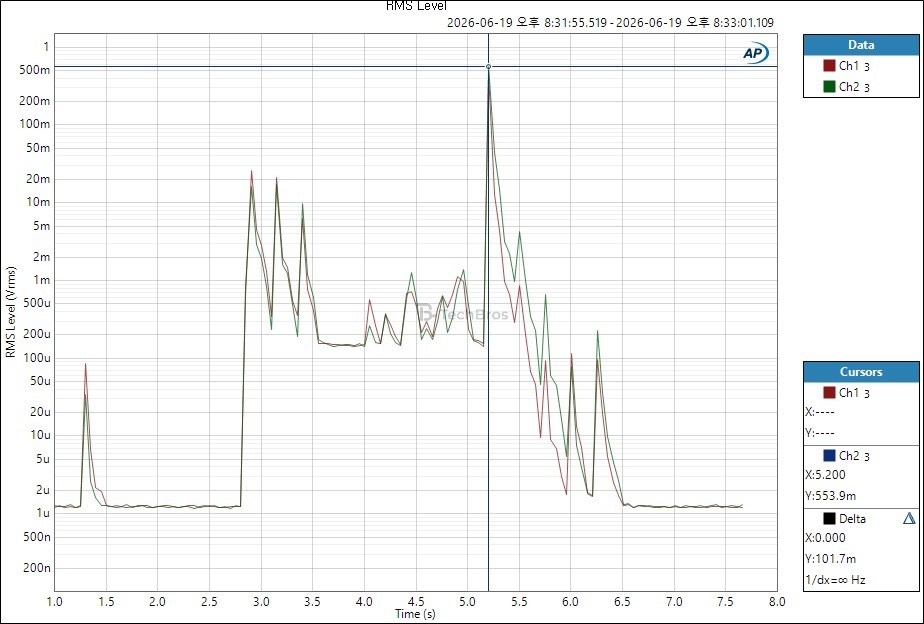

전원 스위칭 노이즈

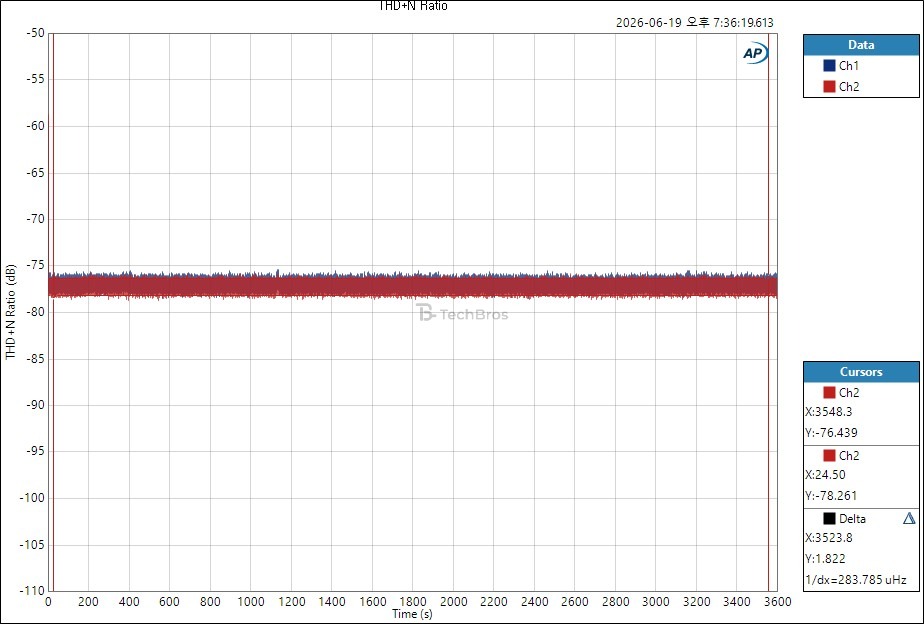

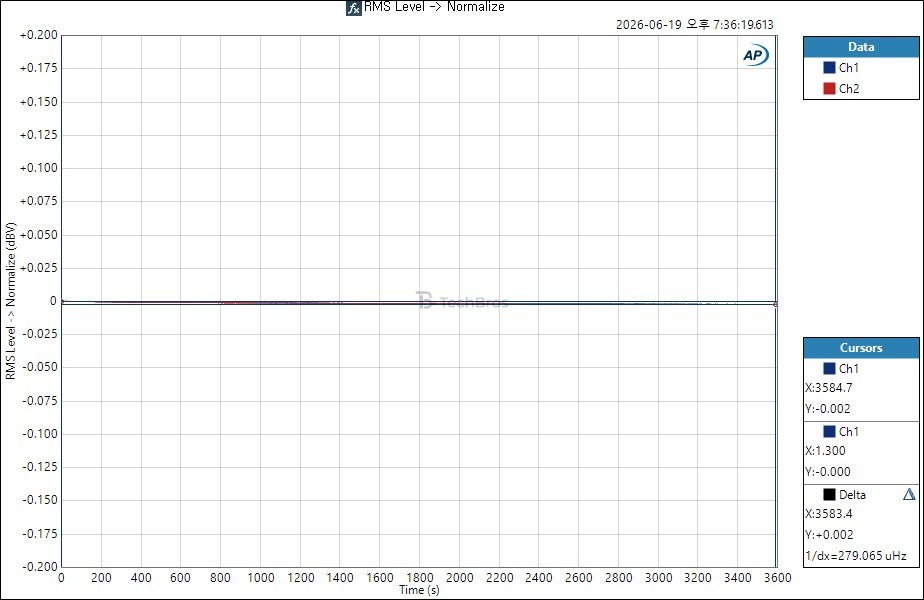

예열 안정성 (1시간 연속 1W출력 시 성능 드리프트)
