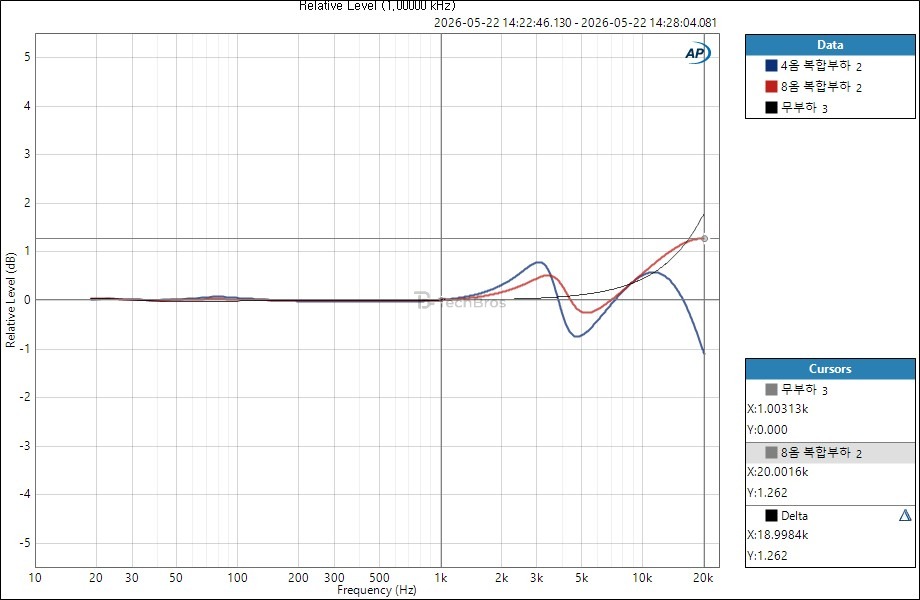

주파수 응답 및 부하 의존성

스피커 임피던스와 유사한 복합 부하를 사용했을 때의 주파수 응답 변화입니다.

4옴, 8옴 복합 부하 임피던스에 따른 주파수 응답 특성이 20Hz~20kHz범위에서 1.2dB 정도 변조 되었습니다.
이는 스피커 임피던스 특성에 따라 체감이 쉽게 가능할 정도의 고주파수 강조가 있을 수 있음을 시사합니다.

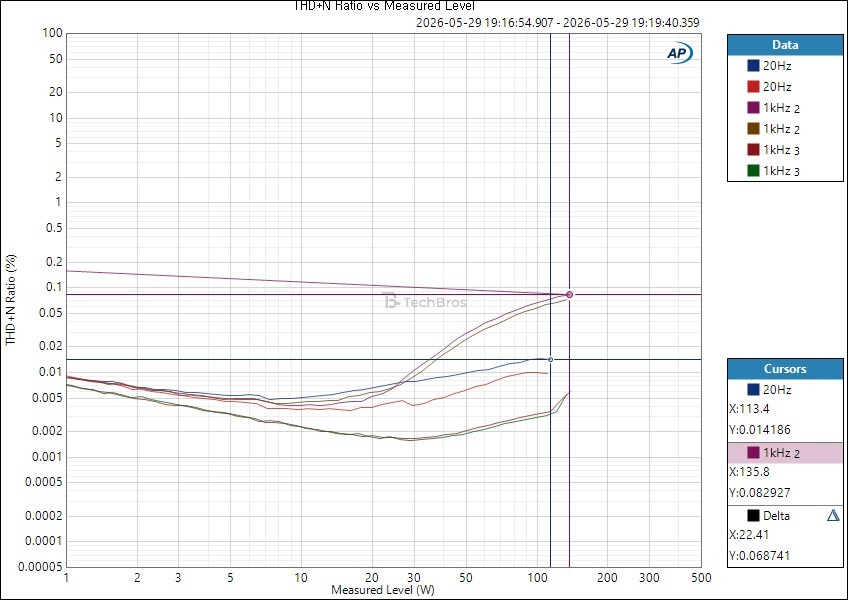

연속 전력 공급 능력 (4옴 기준)

4옴 무유도 부하 기준 측정입니다.

1kHz 대비 20Hz에서의 최대 출력이 20W정도 줄어듭니다.
이는 110W 출력까지는 전 대역 문제없이 균일한 출력이 가능하나, 최대 출력 시 일부 대역에서 응답 저하가 일어날 수 있음을 시사합니다.

주파수 응답 그래프는 특정 주파수(x축)의 전압을 y축에 표현한 그래프입니다.
스피커의 임피던스는 사양서 상 단순 4옴 혹은 8옴 등으로 표기되지만, 실제 스피커의 임피던스는 8옴 스피커의 경우 최저 임피던스가 4옴, 4옴 스피커의 경우에는 최저 임피던스가 2옴까지도 떨어지고, 이에따라 인덕턴스와 커패시턴스가 변하는 복합 부하로 2옴 복합부하 출력이 낮은 경우 낮은 임피던스를 가진 주파수 대역에서의 출력저하로 인한 주파수응답 변조로 이어집니다.
이 현상은 2옴(4옴 스피커) 혹은 4옴(8옴 스피커) 부하에서의 앰프 출력보다 큰 출력으로 재생하는 경우에 크게 체감됩니다.

이 앰프는 2옴 복합부하 출력 시 8옴 복합부하 출력 대비 30%가량 출력이 떨어집니다.
앰프 최대 출력에 가까운 음량에서 출력 제한에 따른 특정 주파수 대역의 응답 하락이 발생할 수 있음을 시사합니다.

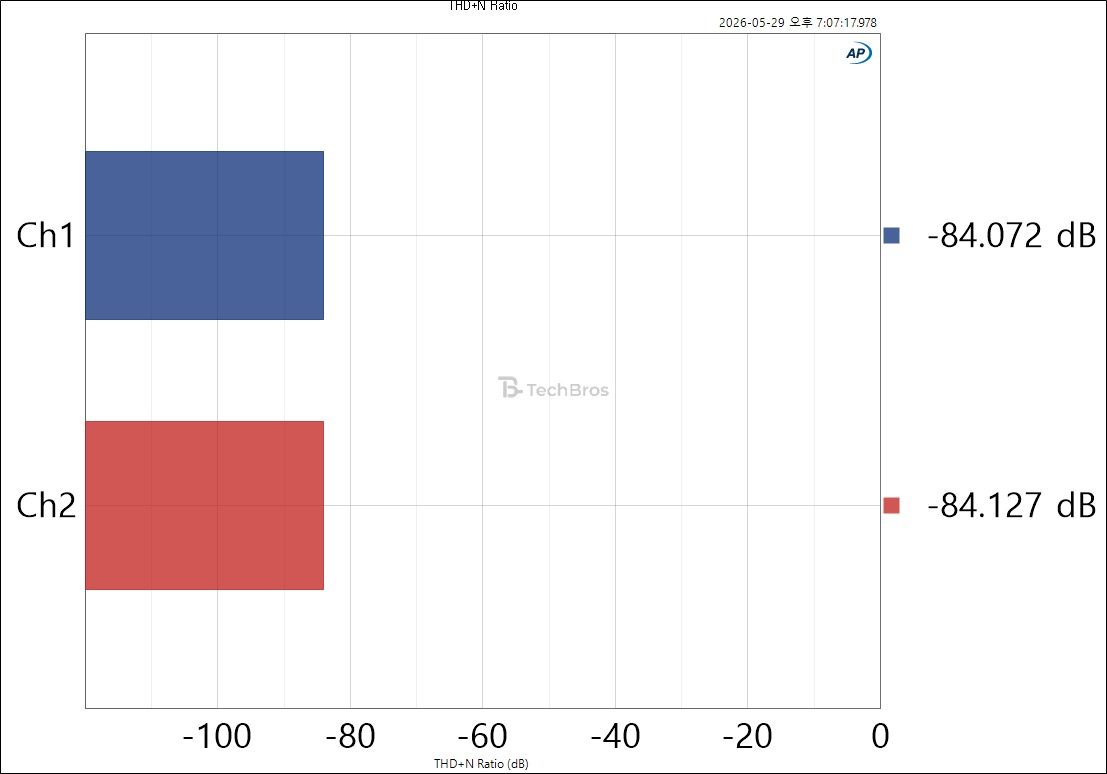

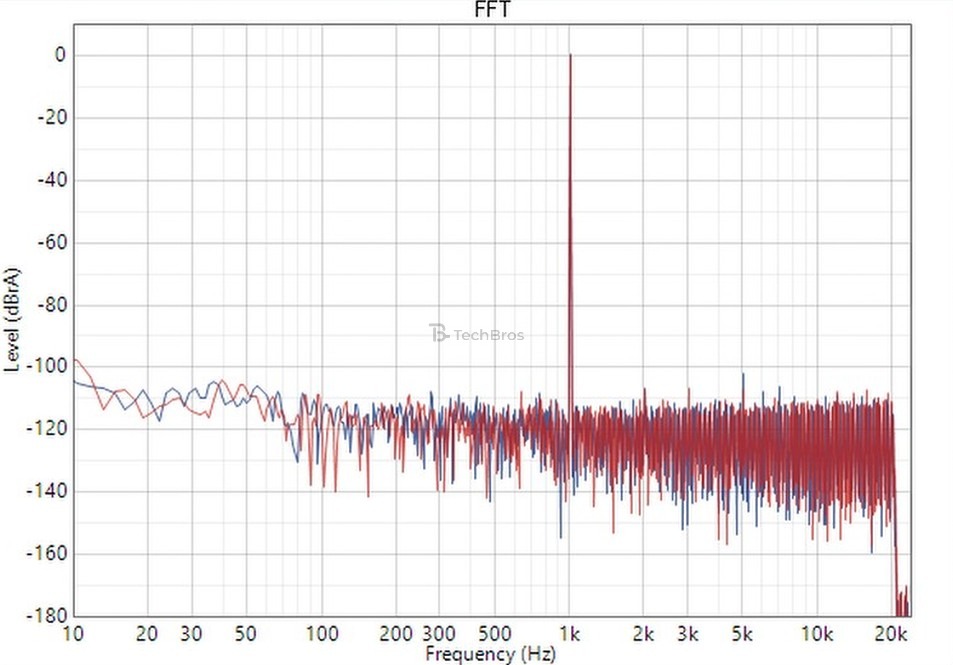

총 고조파왜곡 및 잡음(1W 출력 시)

1W 출력 시 THD+N입니다.

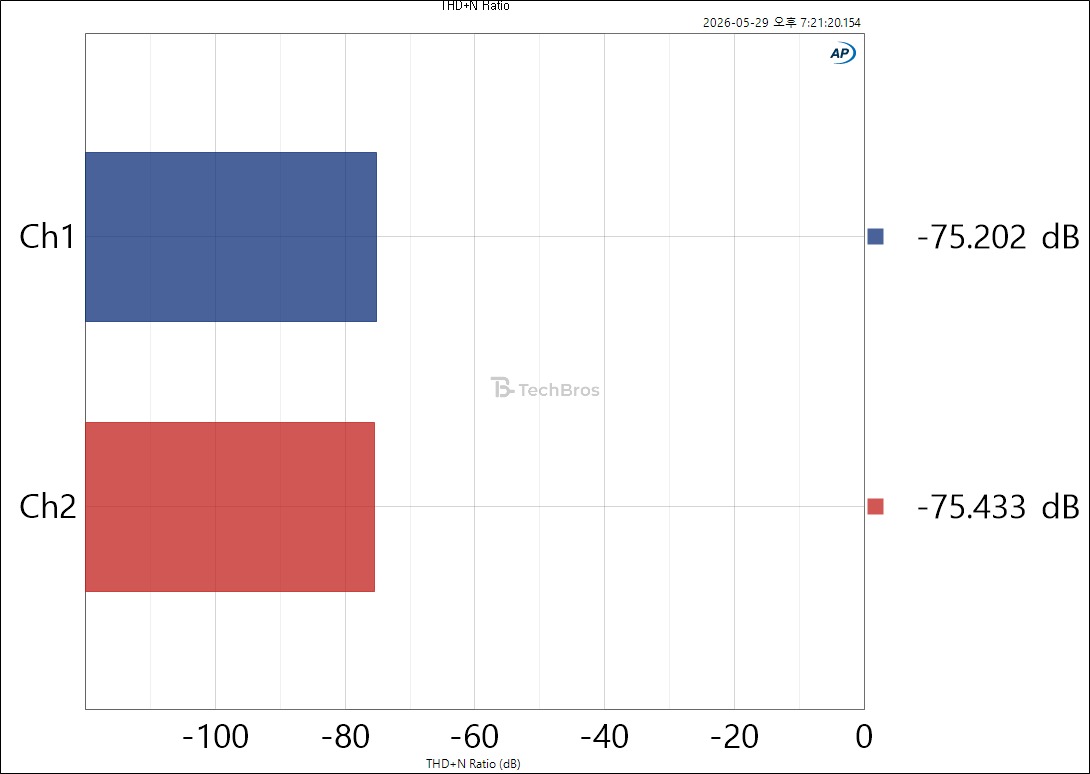

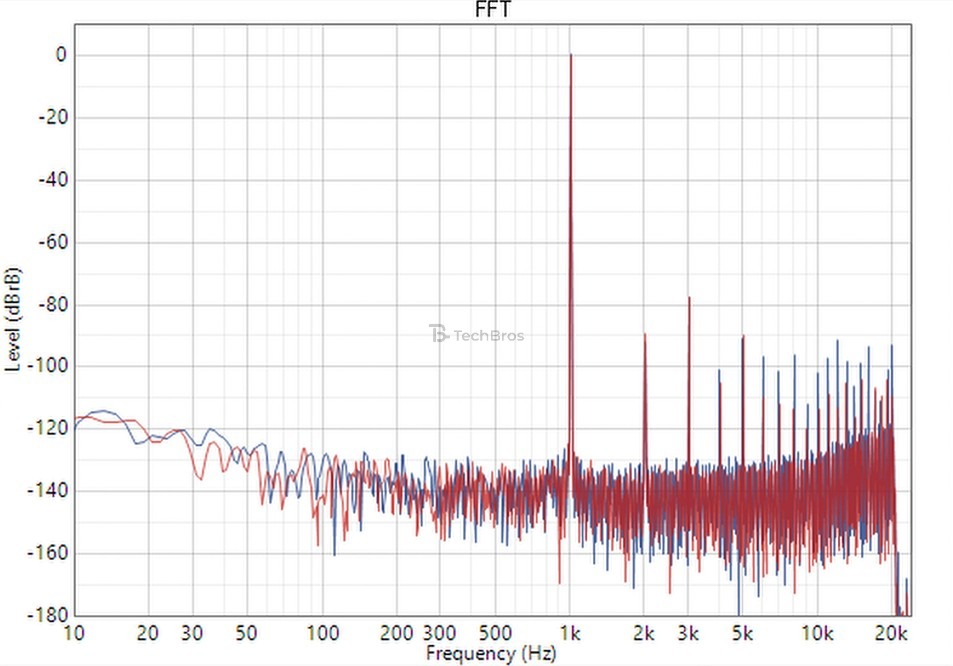

총 고조파왜곡 및 잡음(135.8W 출력 시)

135.8W 출력 시 THD+N입니다.

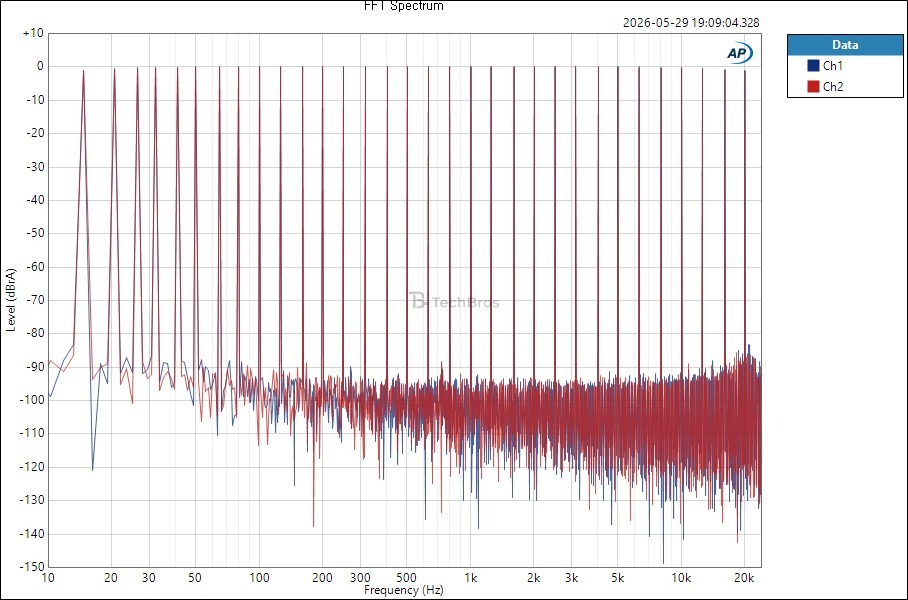

다중 톤 왜곡 및 잡음(1W 출력 시)

1W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

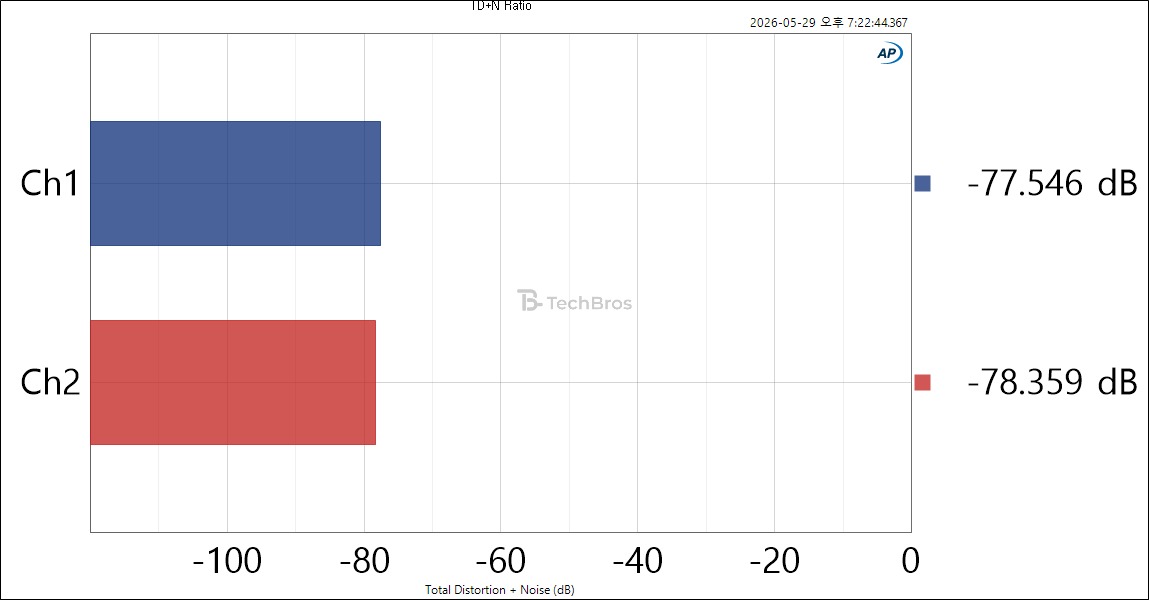

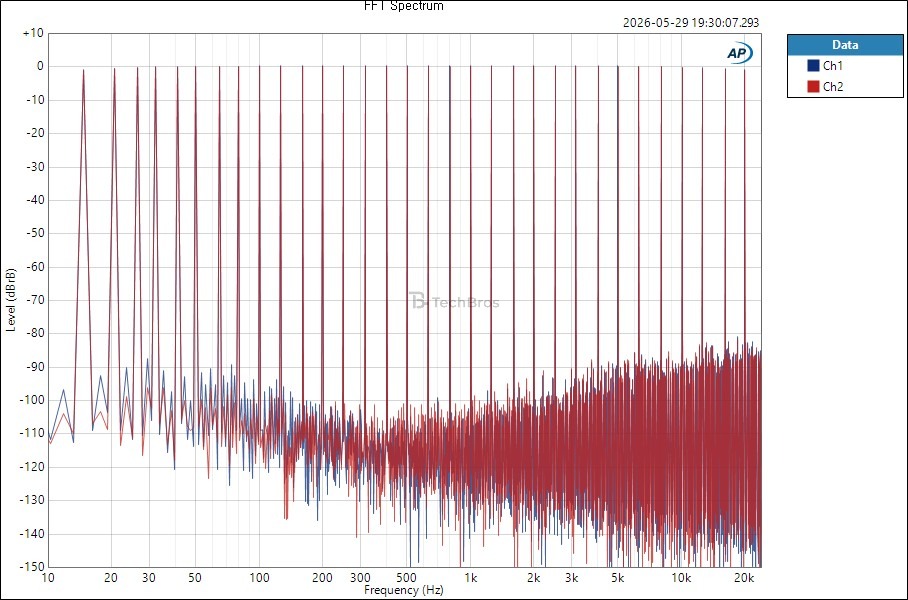

다중 톤 왜곡 및 잡음(135.8W 출력 시)

앰프 최대 출력인 135.8W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

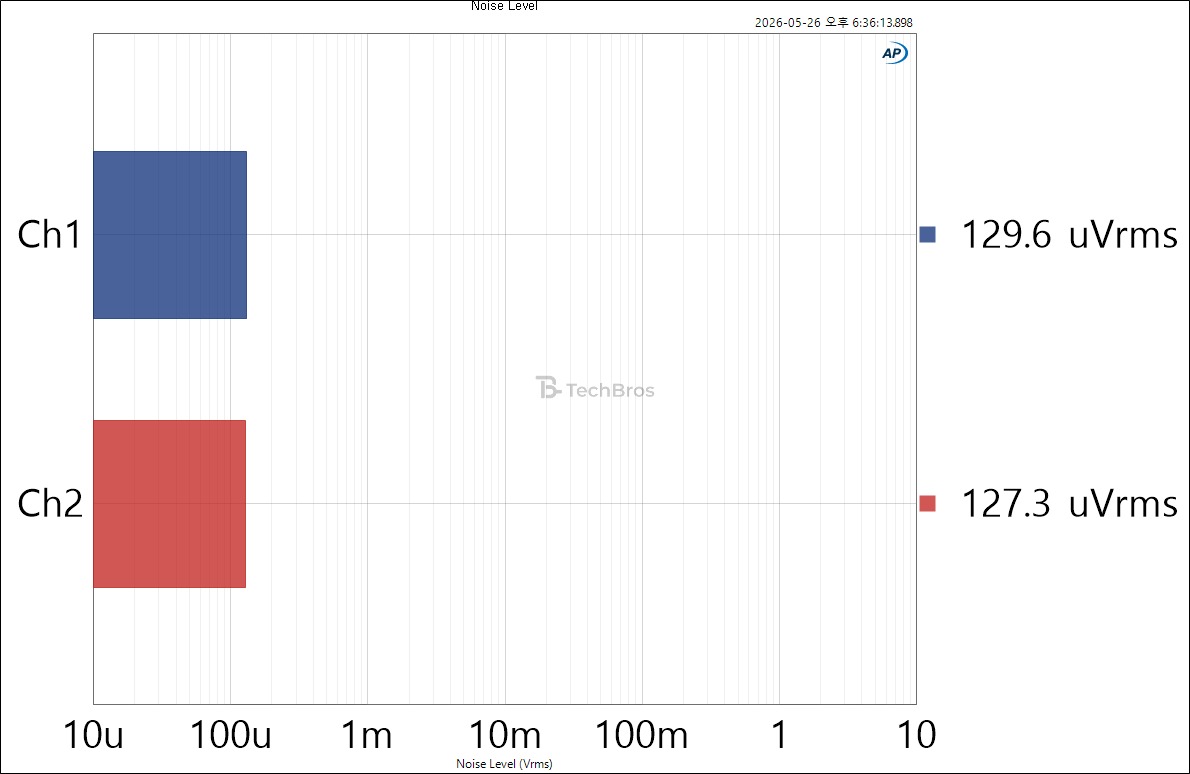

잔류 노이즈 레벨

신호 재생이 없을 때의 자체 노이즈 레벨입니다

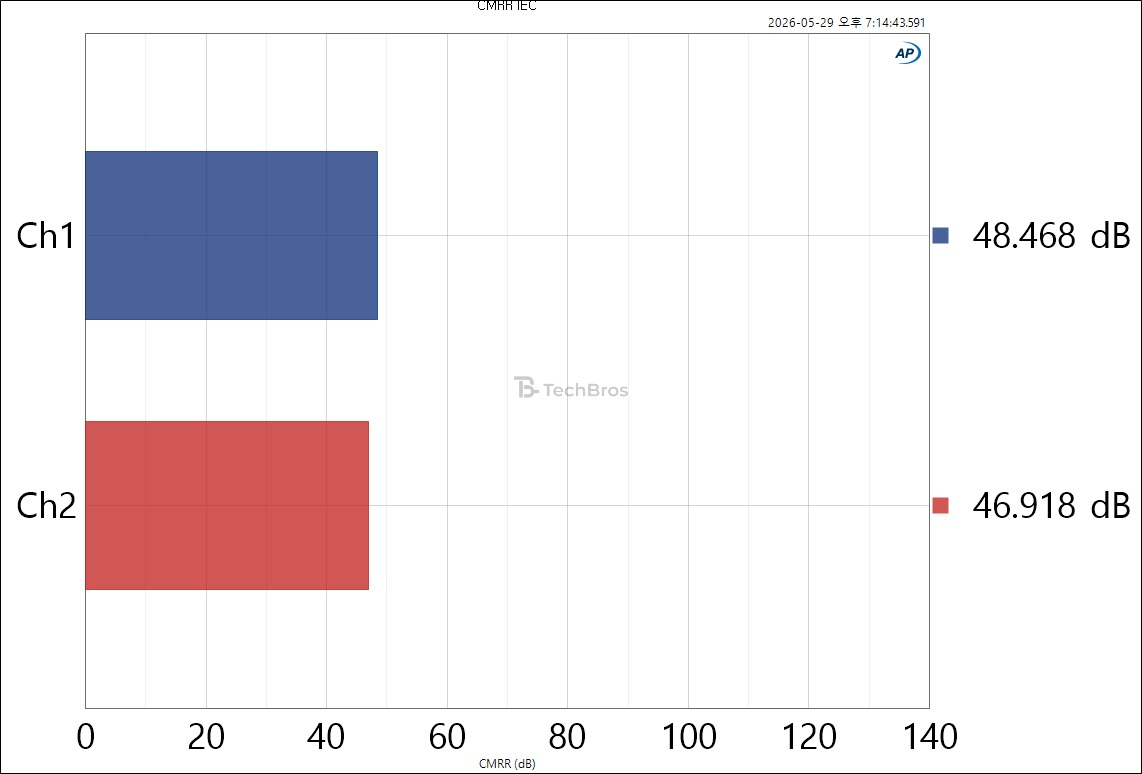

공통 모드 제거비(1kHz 기준)

밸런스드 입력단의 외부 노이즈 억제 능력입니다.

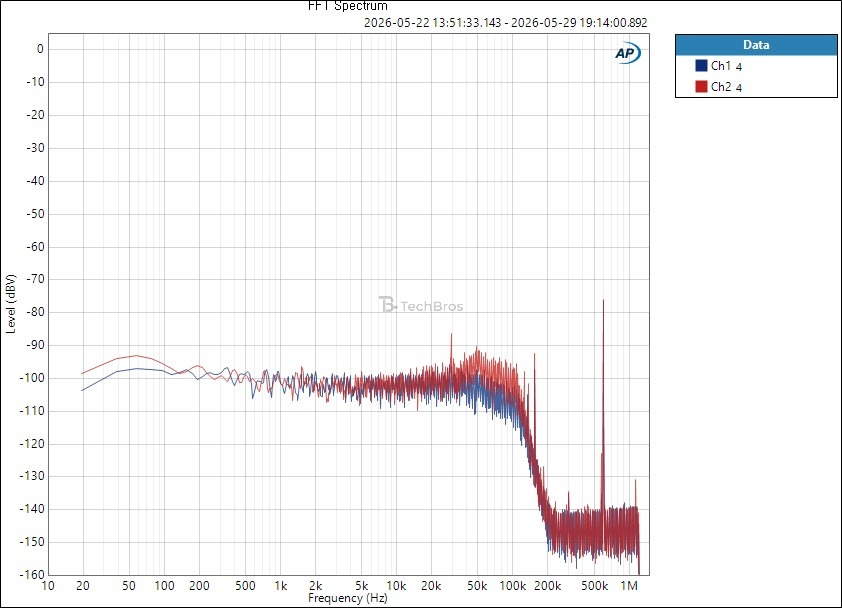

노이즈 스펙트럼

신호가 없을때 앰프 자체 노이즈 스펙트럼입니다.

D클래스 특유의 초 고주파 스위칭 노이즈가 관찰됩니다만, 잘 억제되고 있음을 알 수 있습니다.

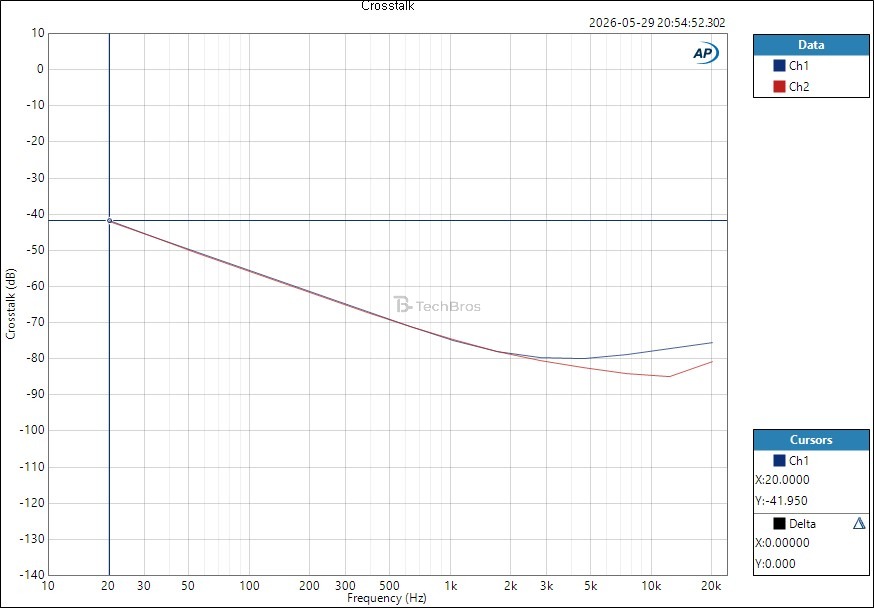

크로스토크

고주파수로 갈수록 크로스토크 누설량이 증가하고 1kHz이하 저주파수 대역의 크로스토크는 균일하게 낮게 유지되는 것이 일반적입니다만, 이 제품은 2kHz이하에서 크로스토크가 증가하는 모습을 보여줍니다.

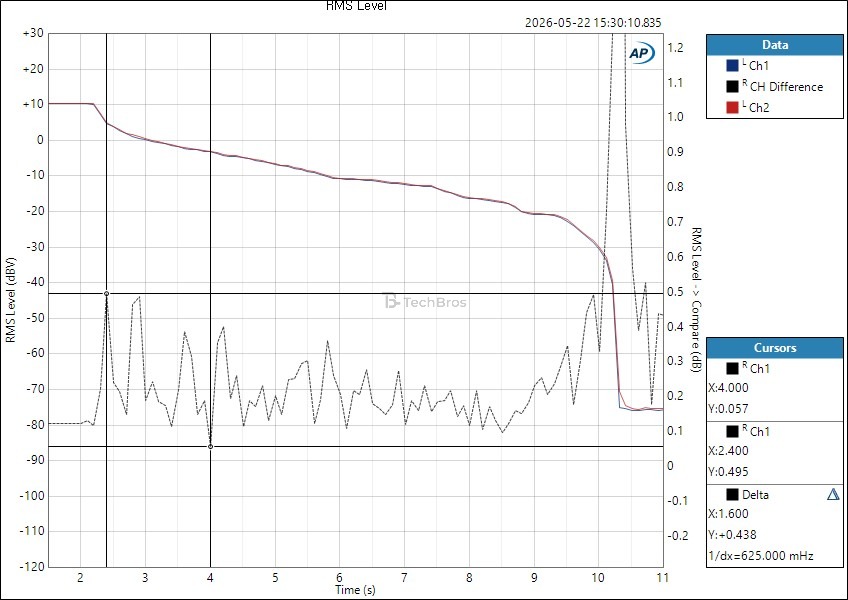

볼륨 트래킹 오차

0.5dB 정도의 볼륨 트래킹 오차가 관찰되었습니다.

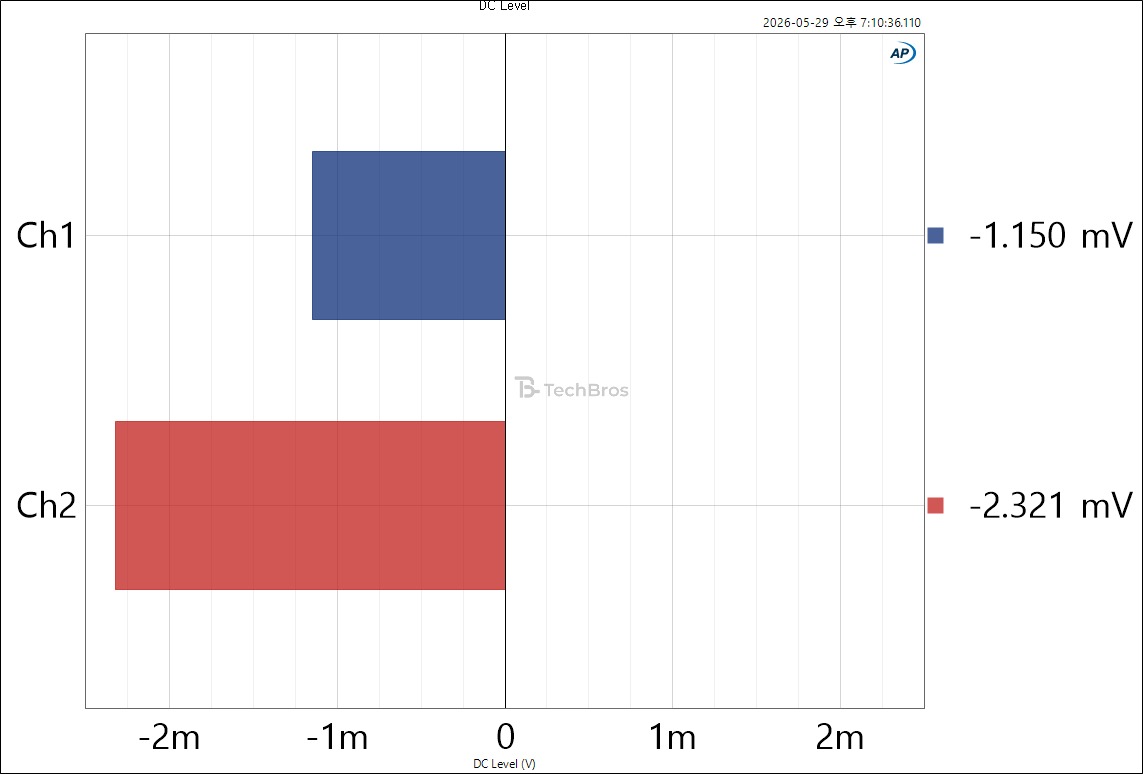

출력 DC 오프셋

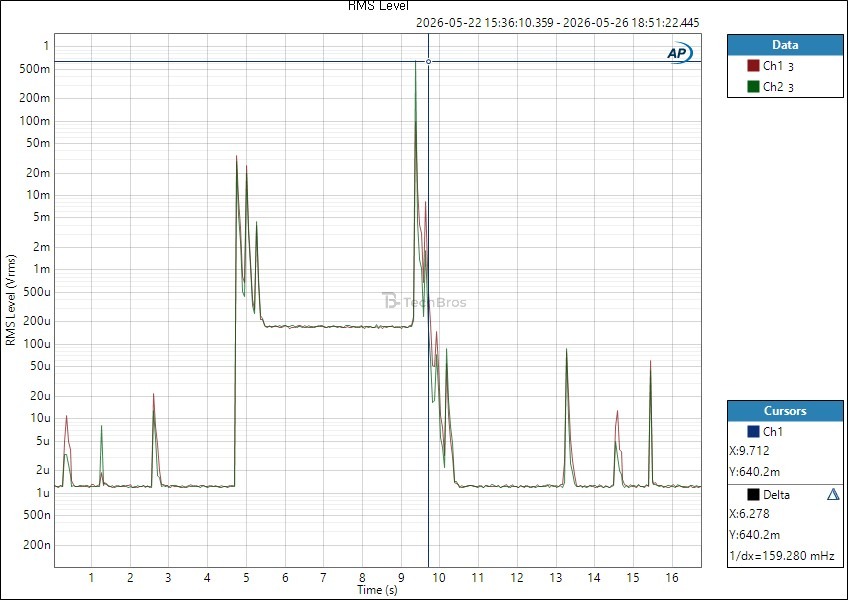

전원 스위칭 노이즈

640mV의 높은 전원 온/오프 노이즈가 측정되었습니다.

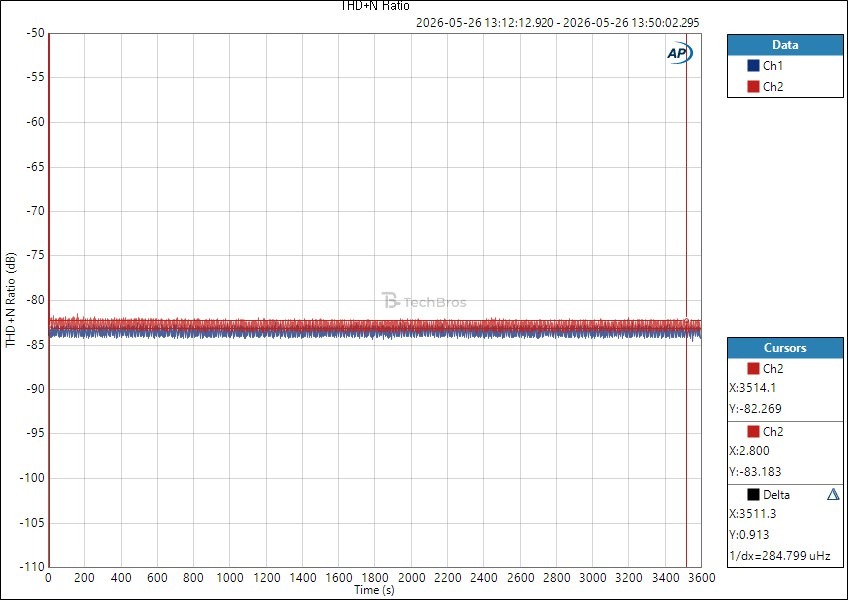

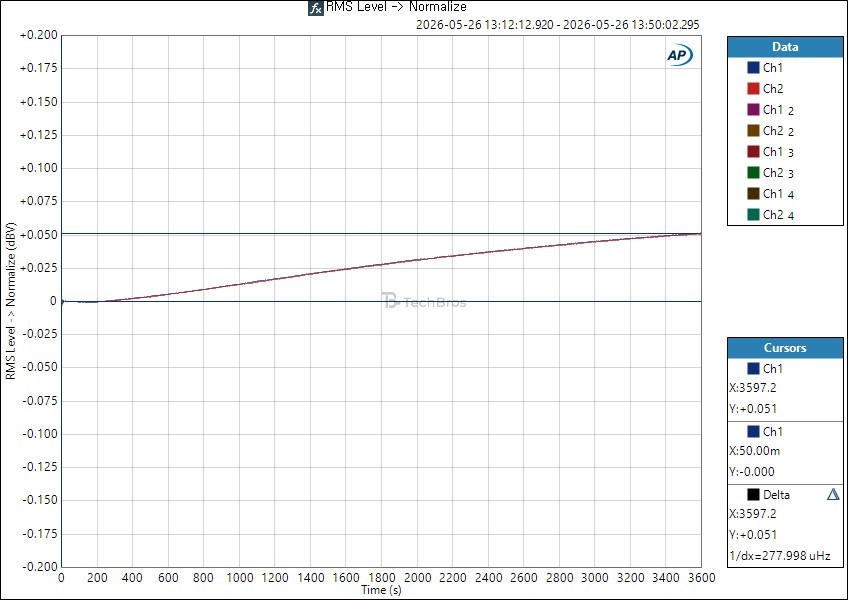

예열 안정성 (1시간 연속 1W출력 시 성능 드리프트)

1시간 웜 업 후 0.05dB의 낮은 출력 상승이 관찰되었으나, THD+N변동 비율은 일정하게 유지되었습니다.
