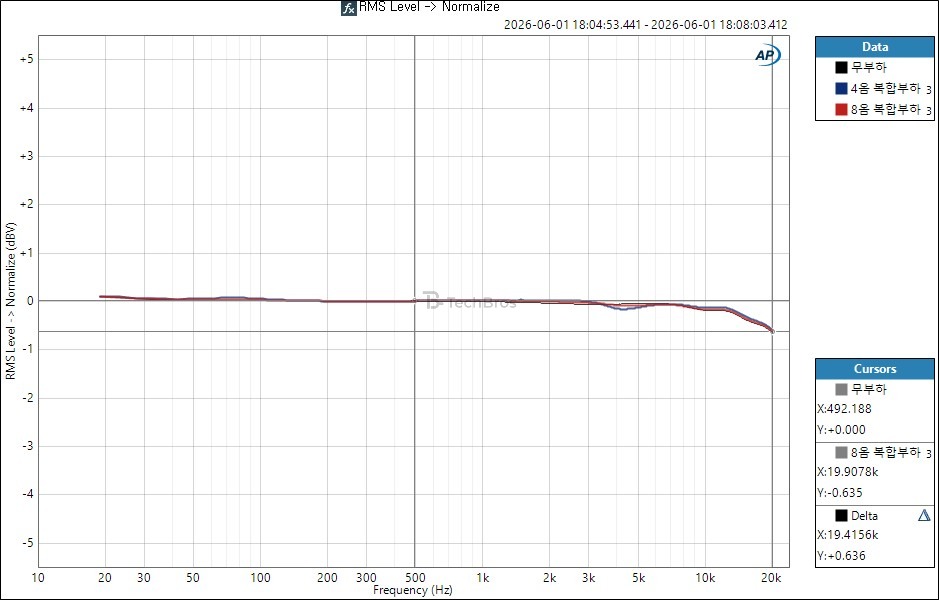

주파수 응답 및 부하 의존성

스피커 임피던스와 유사한 복합 부하를 사용했을 때의 주파수 응답 변화입니다.
4옴, 8옴 복합 부하 임피던스에 따른 주파수 응답 특성이 20Hz~20kHz범위에서 플랫한 주파수 응답 특성 기준 약 0.6dB 변조 되었습니다.

앰프 무부하 특성과의 최대 상대 차이값은 약 0.16dB 미만으로 매우 우수한 주파수 응답 변조 억제력을 보여줍니다.
이는 대부분의 스피커에서 고유의 음색이 앰프 영향을 거의 받지 않고 일관되게 출력될 수 있음을 시사합니다.

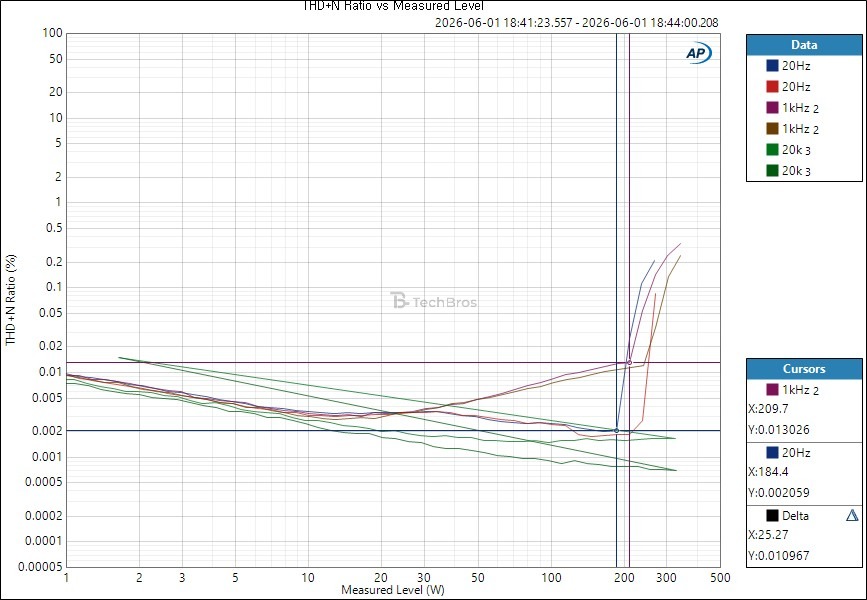

연속 전력 공급 능력 (4옴 기준)

4옴 무유도 부하 기준 측정입니다.

1kHz 대비 20Hz에서의 최대 출력이 약25W정도 줄어듭니다.
이는 184W 출력까지는 전 대역 문제없이 균일한 출력이 가능하나, 최대 출력 시 일부 대역에서 응답 저하가 일어날 수 있음을 시사합니다.

주파수 응답 그래프는 특정 주파수(x축)의 전압을 y축에 표현한 그래프입니다.
스피커의 임피던스는 사양서 상 단순 4옴 혹은 8옴 등으로 표기되지만, 실제 스피커의 임피던스는 8옴 스피커의 경우 최저 임피던스가 4옴, 4옴 스피커의 경우에는 최저 임피던스가 2옴까지도 떨어지고, 이에따라 인덕턴스와 커패시턴스가 변하는 복합 부하로 2옴 복합부하 출력이 낮은 경우 낮은 임피던스를 가진 주파수 대역에서의 출력저하로 인한 주파수응답 변조로 이어집니다.
이 현상은 2옴(4옴 스피커) 혹은 4옴(8옴 스피커) 부하에서의 앰프 출력보다 큰 출력으로 재생하는 경우에 크게 체감됩니다.

이 앰프는 2옴 복합부하 출력 시 8옴 복합부하 출력 대비 25%가량 출력이 떨어집니다.
하지만, 2옴 복합부하 출력 전압이 35Vrms이상이기 때문에, 일반 거실에서 감도 82dB인 4옴 스피커를 스테레오 구성으로 3m 거리에서 105dB로 청취하는데 필요한 28Vrms를 크게 웃도는 출력입니다.
이는 이 앰프 사용시 실용 출력 구간(청취위치 기준 105dB 이하)에서 출력 부족으로 인한 특정 대역의 음량 저하가 발생하지 않음을 시사합니다.

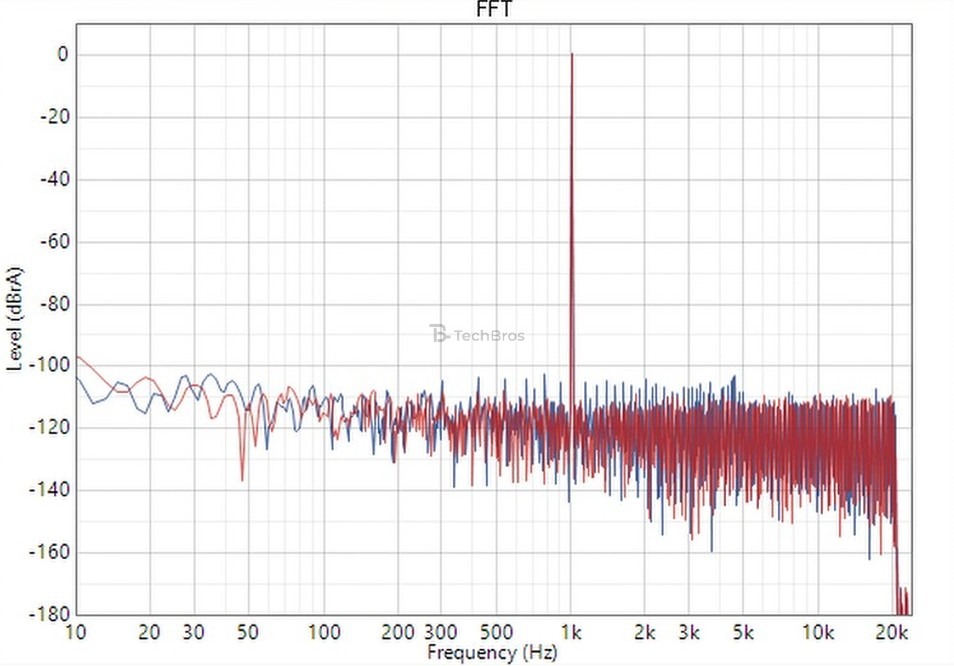

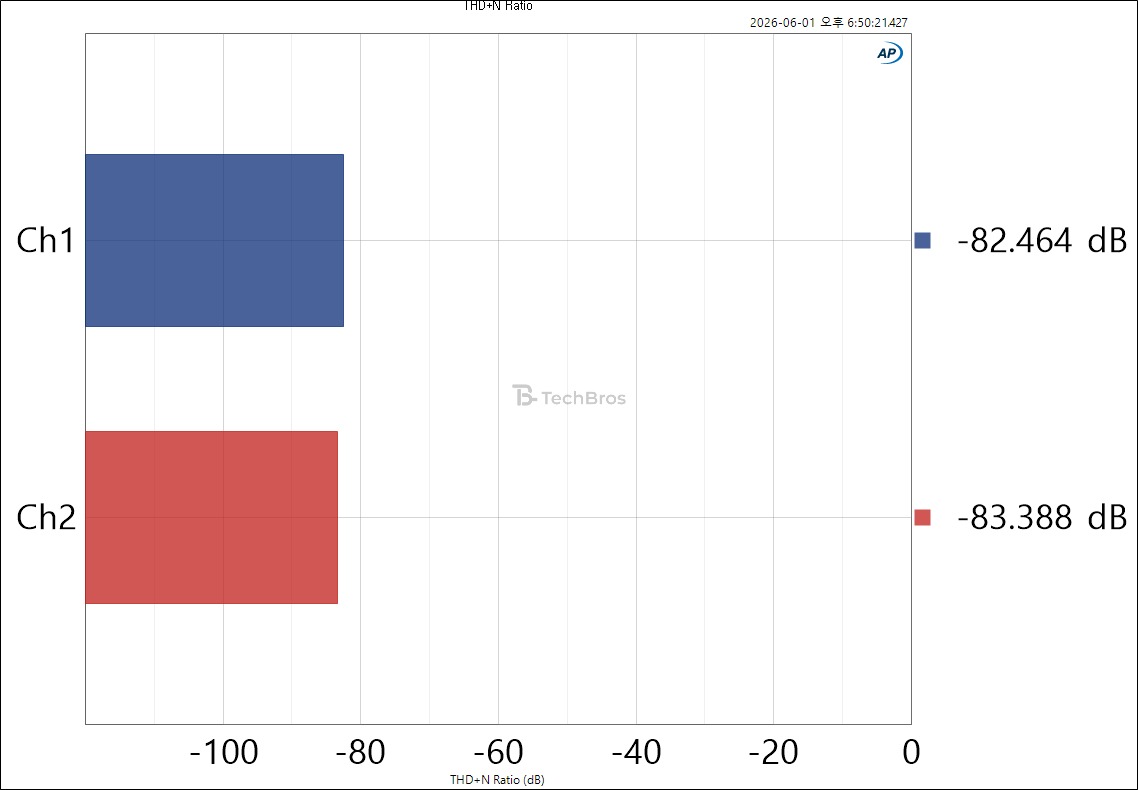

총 고조파왜곡 및 잡음(1W 출력 시)

1W 출력 시 THD+N입니다.

한쪽 채널에서 미세한 노이즈 유입이 관찰됩니다만, 레벨은 매우 낮습니다.

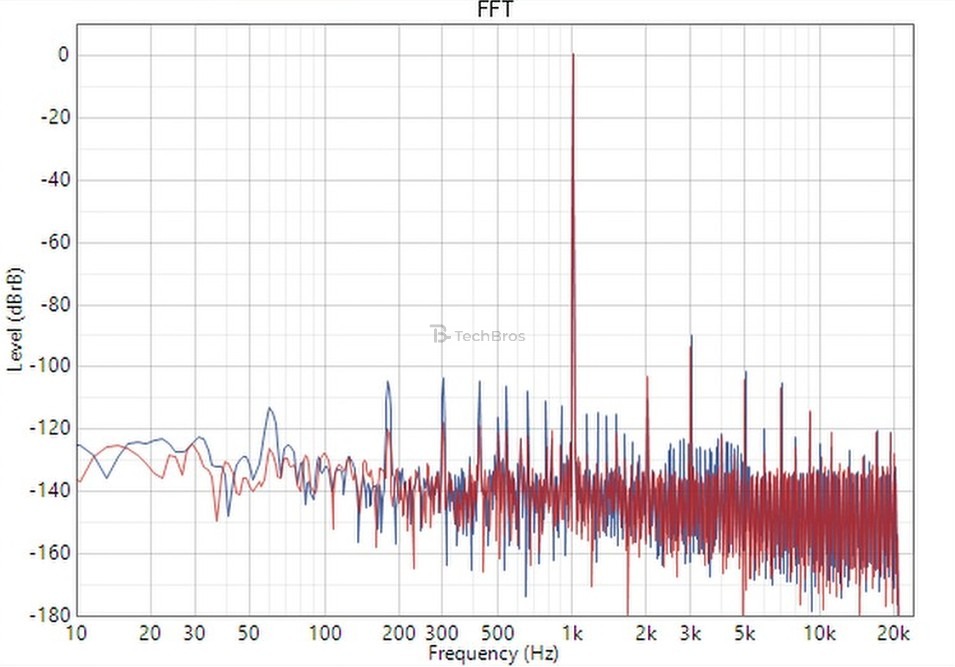

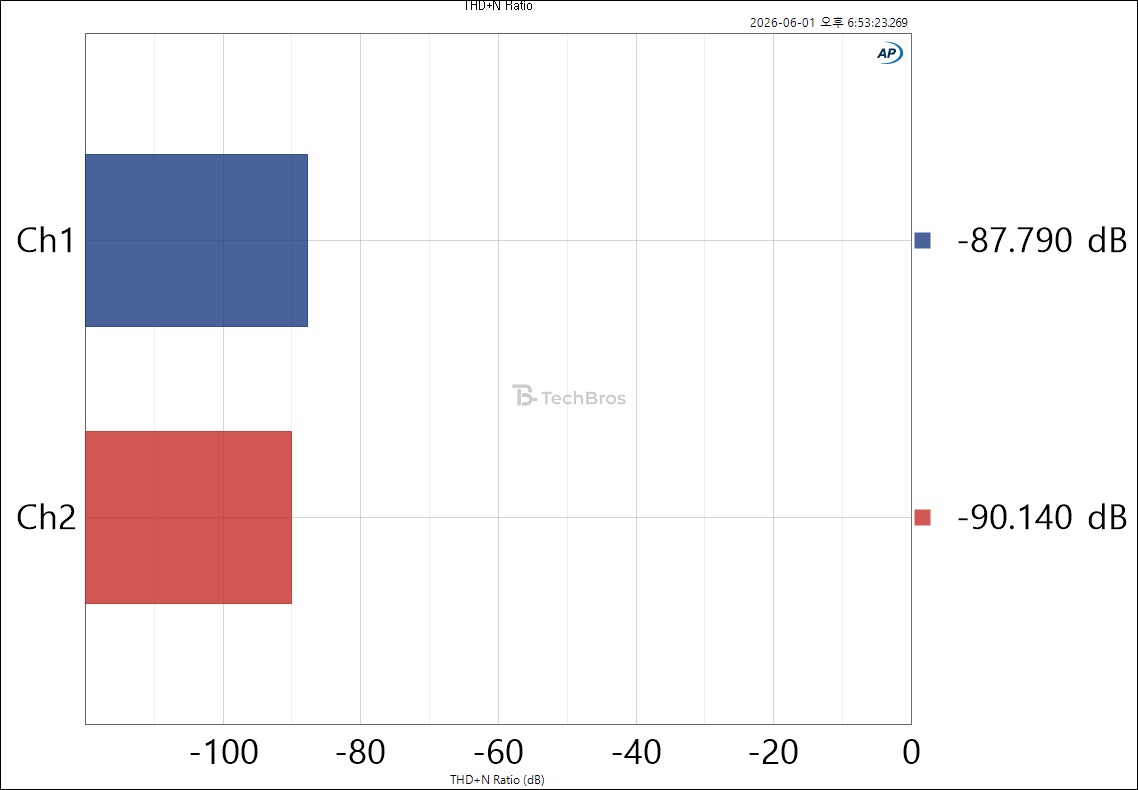

총 고조파왜곡 및 잡음(199.5W 출력 시)

199.5W 출력 시 THD+N입니다.

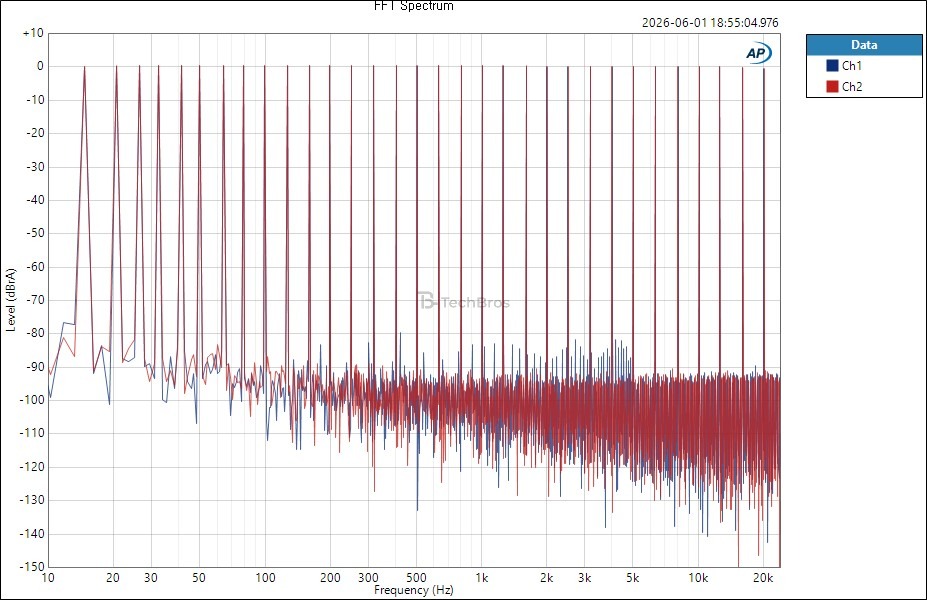

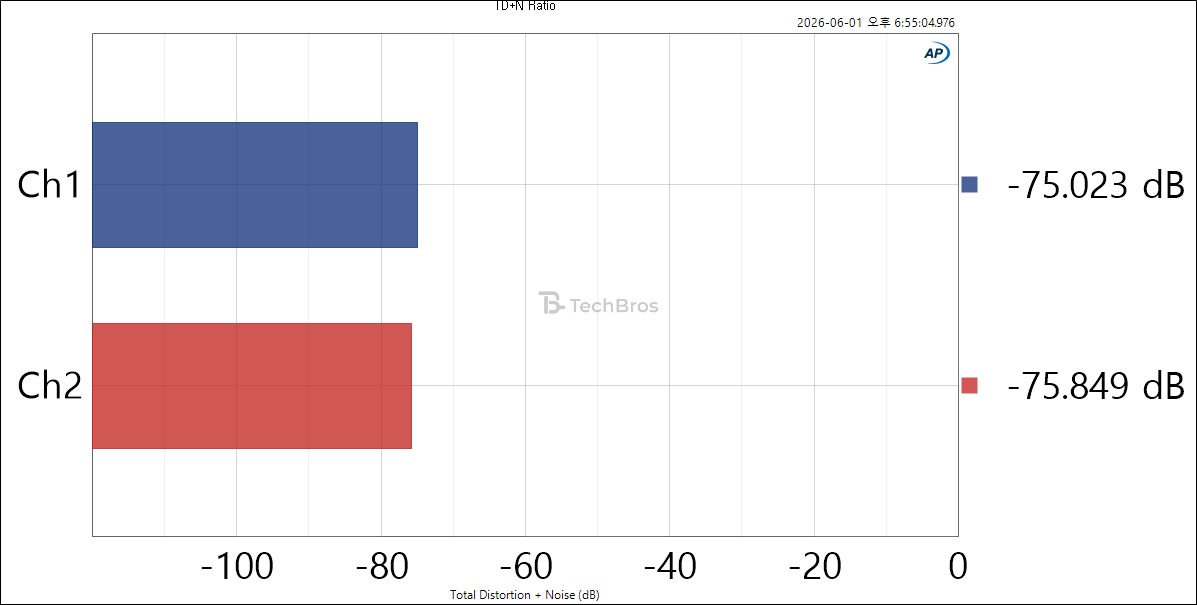

다중 톤 왜곡 및 잡음(1W 출력 시)

1W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

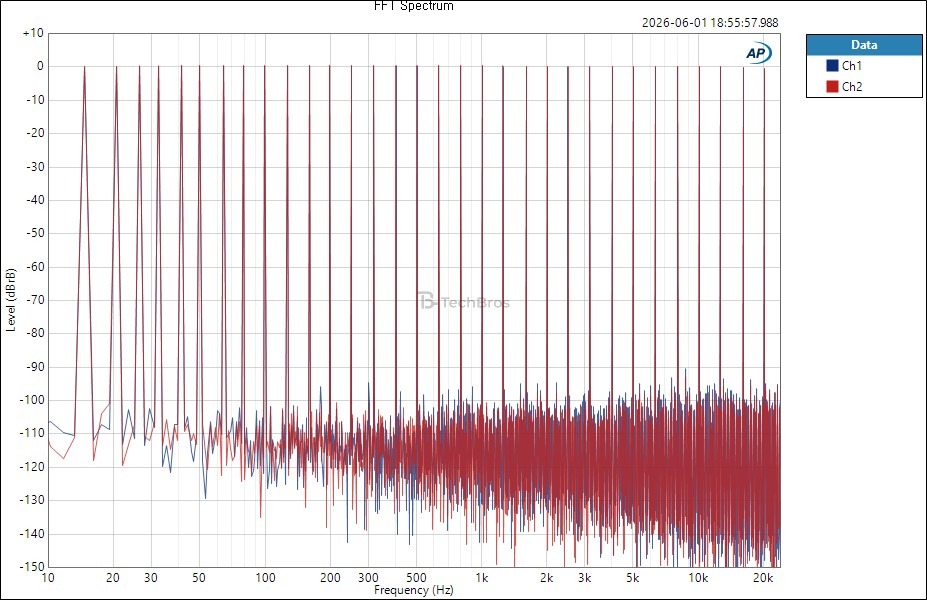

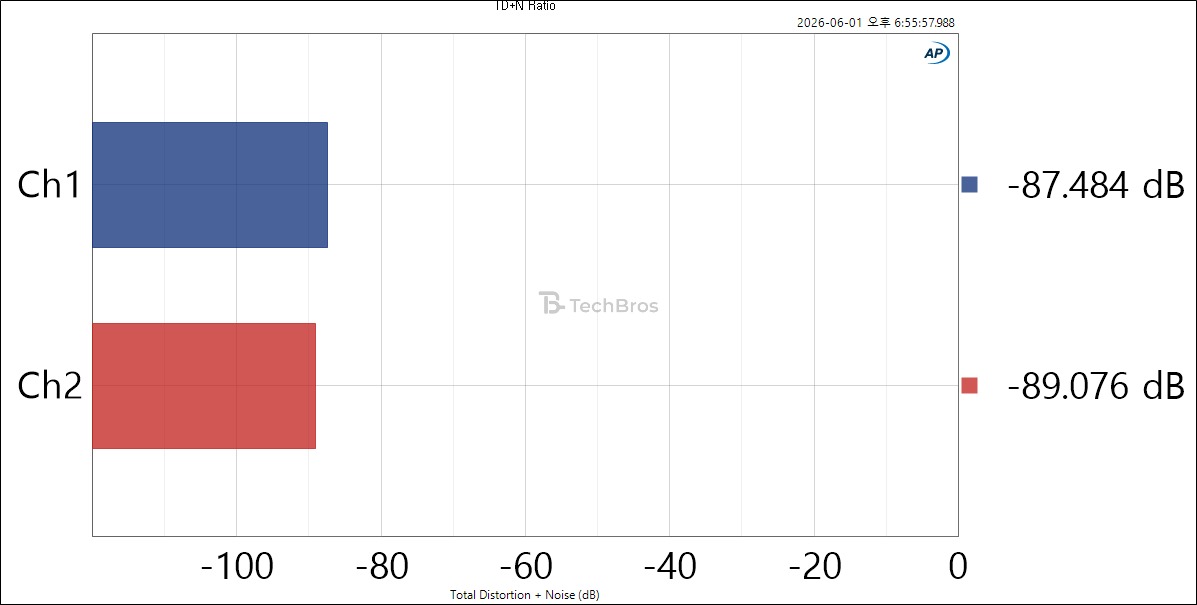

다중 톤 왜곡 및 잡음(199.5W 출력 시)

앰프 최대 출력인 199.5W 출력에서 32개 정현파를 동시에 출력할 때 발생하는 왜곡과 노이즈를 합산한 결과(TD+N)입니다.

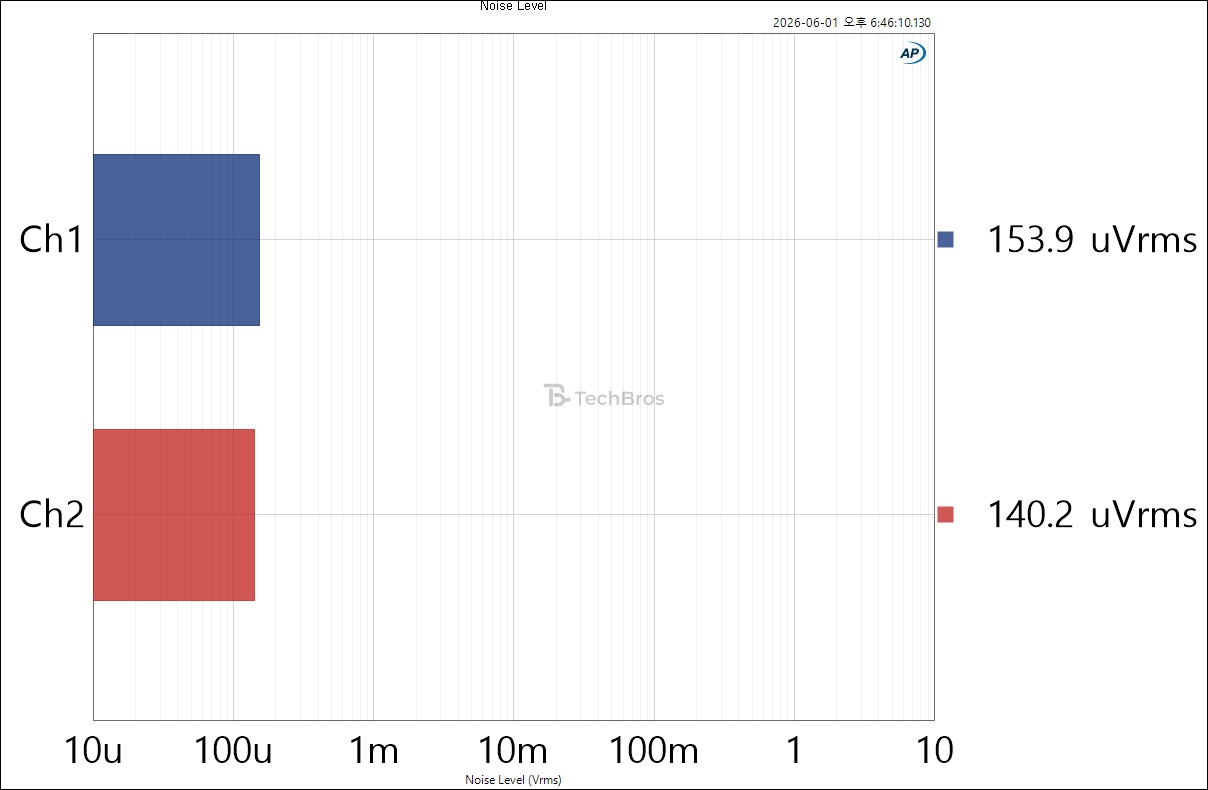

잔류 노이즈 레벨

신호 재생이 없을 때의 자체 노이즈 레벨입니다

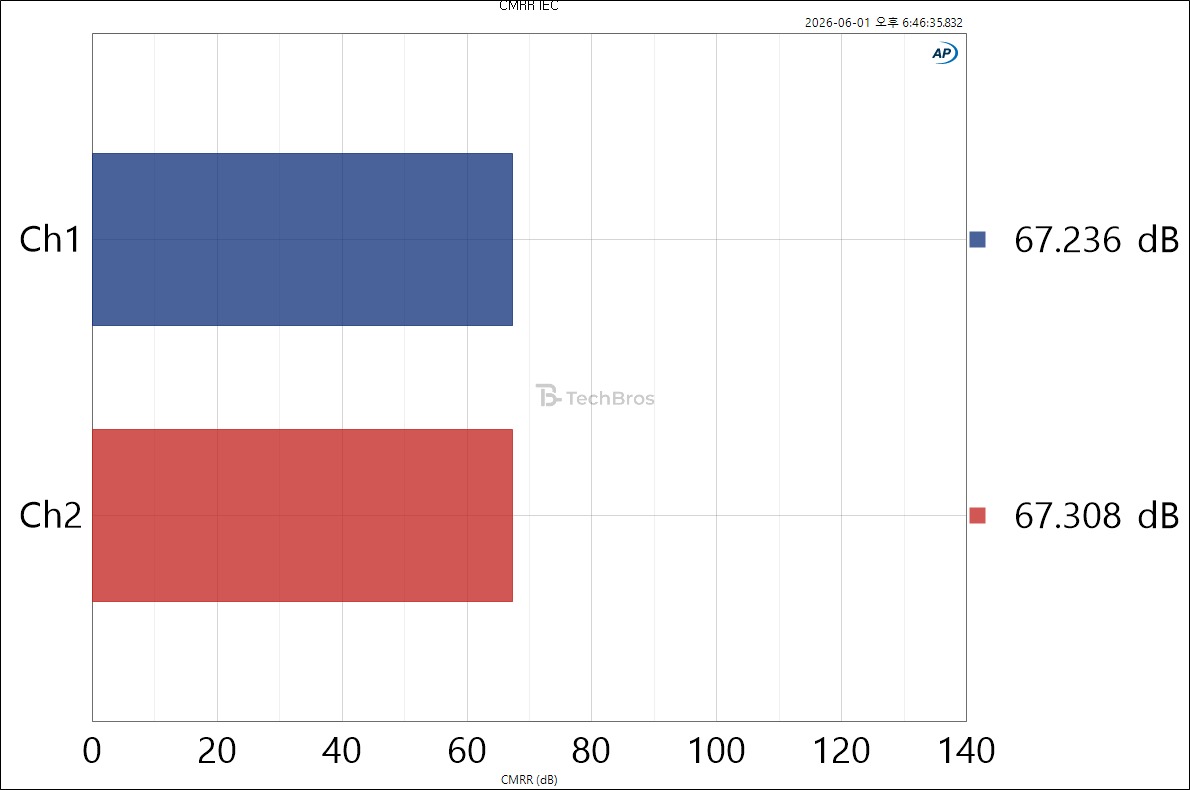

공통 모드 제거비(1kHz 기준)

밸런스드 입력단의 외부 노이즈 억제 능력입니다.

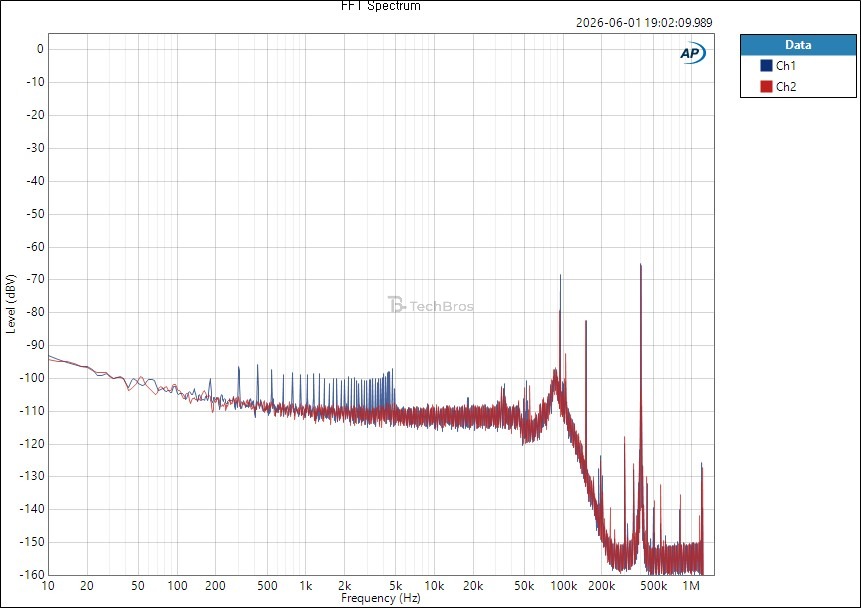

노이즈 스펙트럼

신호가 없을때 앰프 자체 노이즈 스펙트럼입니다.

D클래스 특유의 초 고주파 스위칭 노이즈가 관찰됩니다.

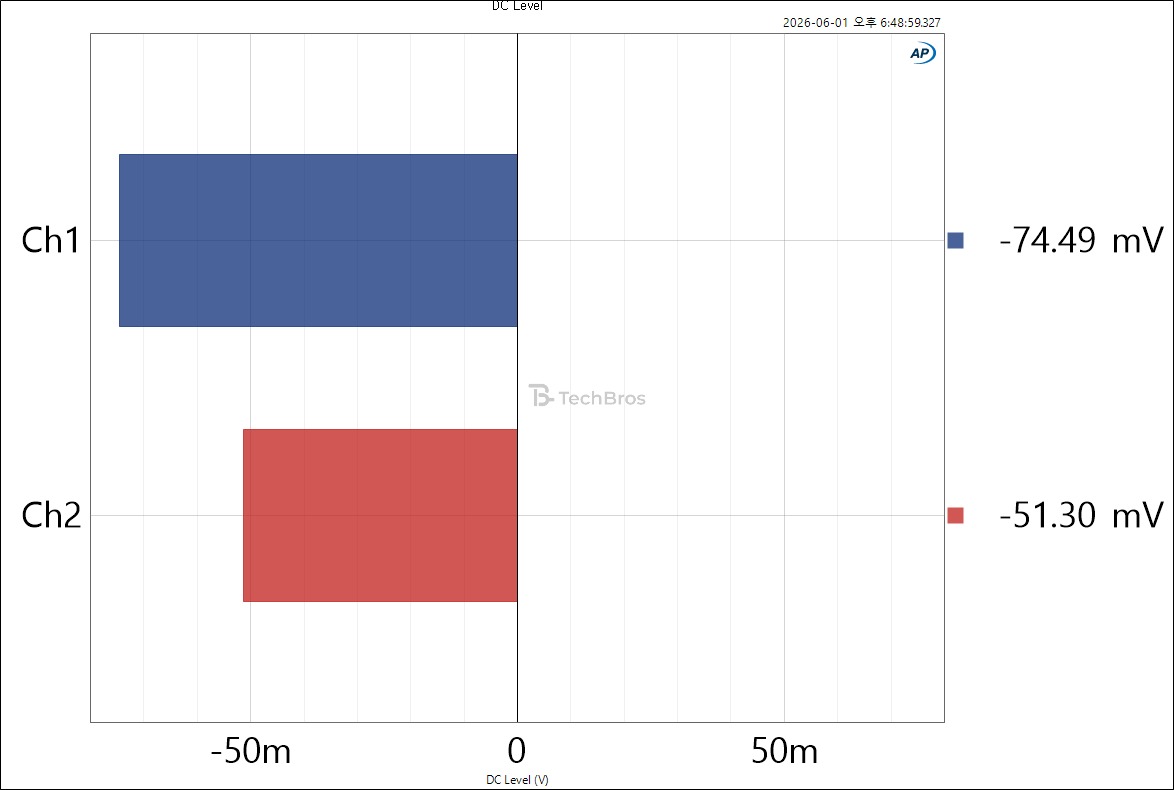

출력 DC 오프셋

다소 높은 75mV의 DC오프셋이 관찰됩니다.
DC제거용 커패시터를 연결하지 않은 채 트위터를 앰프에 직결하는 경우 사용에 주의해야합니다.

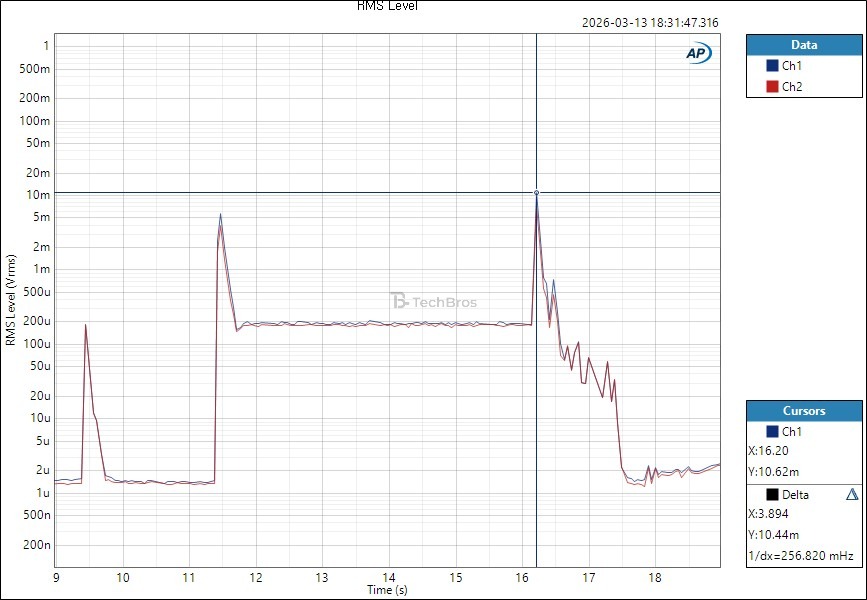

전원 스위칭 노이즈

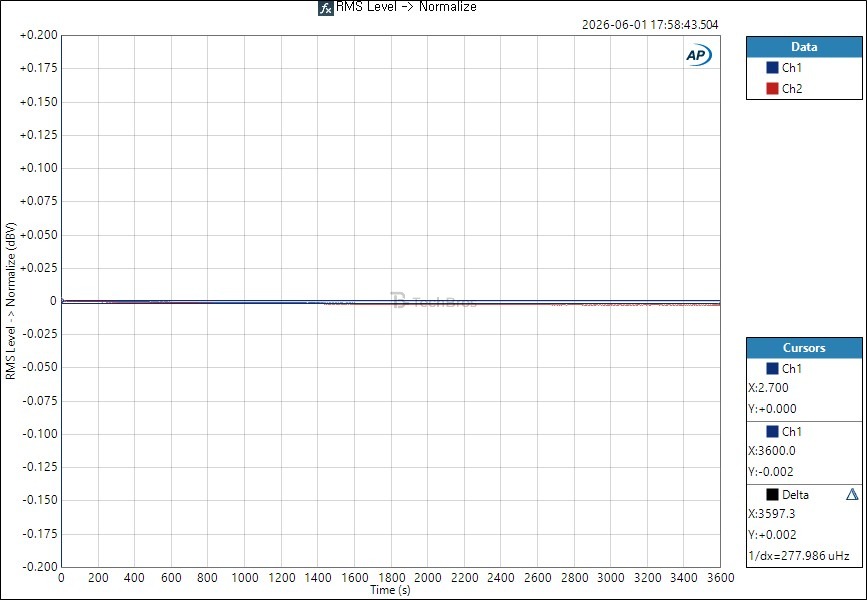

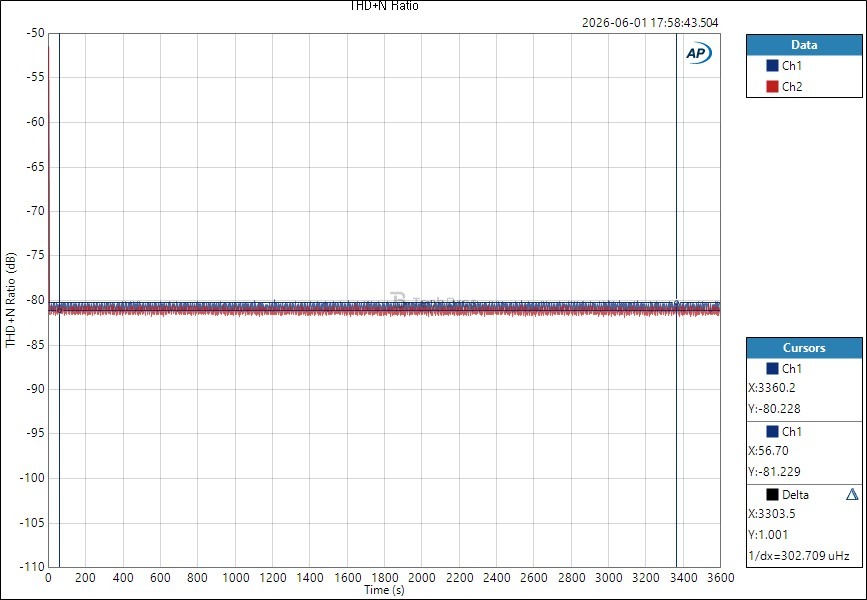

예열 안정성 (1시간 연속 1W출력 시 성능 드리프트)
