TechBros 평가 절차서
네트워크 기기 – 랜케이블(10Gbps) 편
1 서론
1.1 목적
고속 데이터 네트워크 환경에서 10기가비트 이더넷(10GBASE-T)의 보급이 가속화됨에 따라, 물리적 계층의 전송 신뢰성을 보장하는 것은 네트워크 엔지니어링의 핵심 과제입니다. 전체 네트워크 인프라 중에서 패치코드(Patch Cord)는 스위치, 패치 패널, 그리고 단말 기기를 연결하는 케이블로, 사용자의 조작이 가장 빈번하게 발생하며 네트워크 시스템에서 물리적 스트레스에 가장 취약한 구간입니다.
시장 조사 결과 및 TechBros의 과거 측정 데이터에 따르면, 시중에 유통되는 상당수의 패치코드가 국제 산업 표준이 요구하는 누화(Crosstalk) 및 반사 손실(Return Loss) 규격을 충족하지 못하고 있는 것으로 나타납니다.
TechBros는 소비자가 실제 10G 네트워크 구동 환경에서 체감할 수 있도록 계측 데이터를 기반으로 패치코드의 성능을 투명하게 검증합니다. 본 평가 절차서는 단순한 호환성을 넘어, 패치코드 단품이 독립적인 네트워크 부품으로서 500 MHz 대역폭 전반에서 완벽한 신호 무결성을 제공하는지를 객관적으로 검증하기 위해 작성되었습니다. 국제 표준을 기반으로 하는 최상위 정밀도의 공인 계측 장비와 전용 패치코드 어댑터를 활용하여 플러그와 케이블의 결합 품질을 정량화하고, 이를 직관적인 등급제로 분류하여 소비자와 시스템 통합 업체에게 투명하고 합리적인 구매 가이드라인을 제공합니다.
1.2 평가 철학
단순한 도통 테스트 결과나 불명확한 채널 스펙 데이터만으로 패치코드를 평가할 경우, 고주파수 대역에서 필연적으로 발생하는 신호 감쇄와 임피던스 변동 등에 의한 통신 오류를 사전에 파악하기 어렵습니다. 패치코드는 케이블 공학의 산물입니다. 구리 도체의 꼬임쌍 구조가 얼마나 정밀하게 유지되는지, 플러그 압착부의 문제 등이 계측을 통해 명백히 드러납니다.
TechBros는 이를 평가하기 위해 객관적인 전기적 측정 데이터를 기반으로 하는 일관된 성능 평가 기준을 제시합니다. 본 절차서는 모든 고주파 계측 및 전송 성능 판정의 단일 핵심 근거로 북미 통신 산업 협회의 최신 ANSI/TIA-568.2-E 표준을 채택하였습니다. 나아가 최대 90W급 고전력 전송 환경(IEEE 802.3bt Type 4)에서 필연적으로 발생하는 케이블 발열 및 직류 전압 강하 문제를 검토하기 위해 ANSI/TIA-568.2-E Annex H 규정을, 28AWG 케이블에 대응하기 위해 Annex G규정을 추가 참조합니다. 이를 통해 성능을 정량화함으로써 사용자가 데이터 무결성과 전원 공급 시스템의 물리적, 열적 안정성을 동시에 보장하는 최적의 패치코드를 선별할 수 있도록 돕습니다.

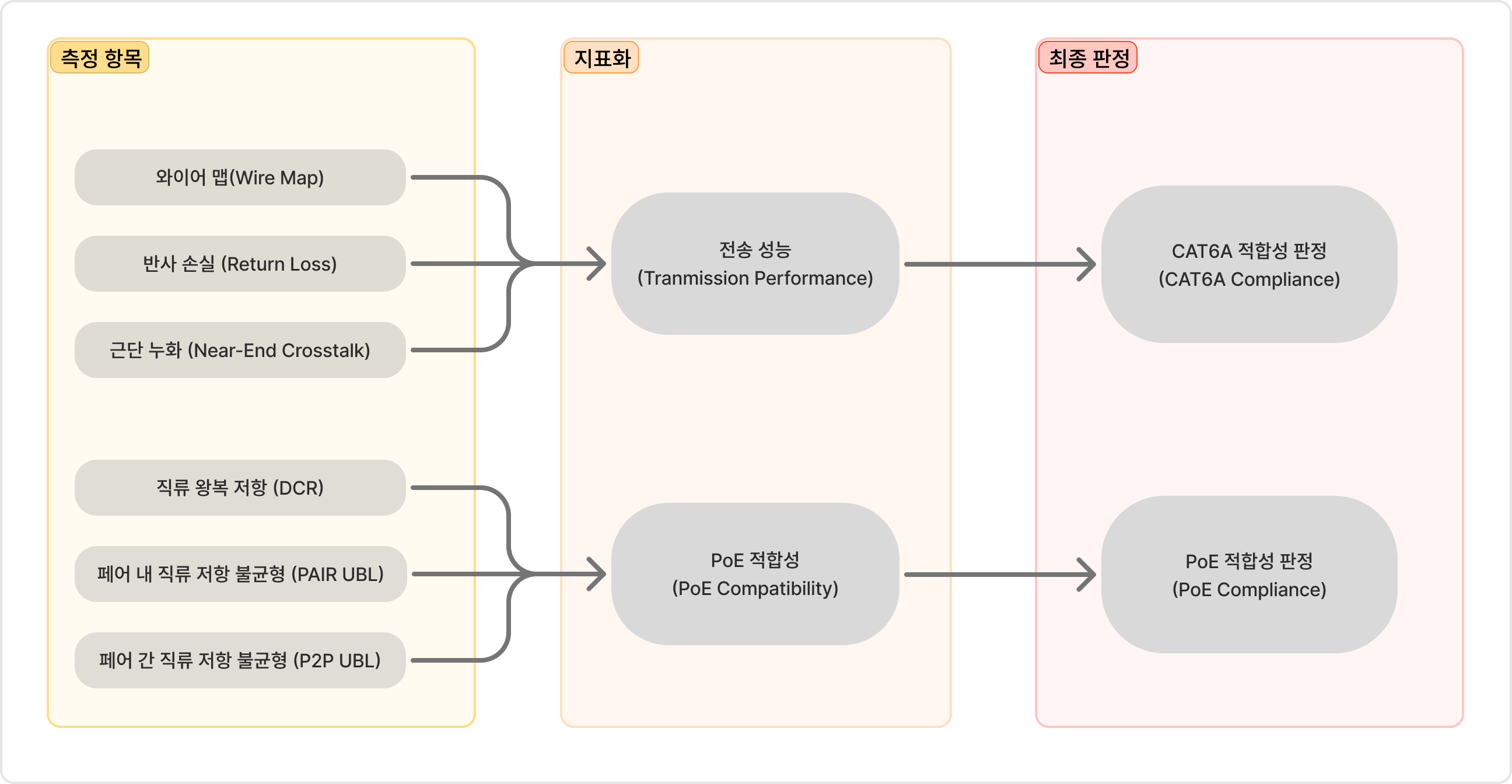

1.3 평가 절차 개요
전기 통신 측정 데이터를 소비자가 직관적으로 이해할 수 있는 성능 지표로 변환하고 최종 종합 등급을 산출하기 위해 다음과 같은 3단계 절차를 따릅니다. 본 평가 절차에서는 공장 양산 과정에서 발생할 수 있는 제조 편차를 감안하여 다중 샘플링 방식을 도입, 평가의 통계적 신뢰성을 높였습니다.
1.3.1 측정
통상적인 네트워크 전송 조건은 물론, 기기의 물리적 설계 마진과 한계를 확인하기 위해 기계적 응력이 배제된 환경에서 1 MHz ~ 500 MHz 대역폭에 걸쳐 주파수 스윕 측정을 수행합니다. 동시에 정밀 켈빈 측정법을 활용하여 각 도체 간의 직류 저항 불균형을 정밀하게 계측합니다. 획득한 원본 측정 데이터를 분석하여 측정된 값을 계측기의 불확실성 오차 밴드와 비교 후 통과(Pass), 조건부 통과(Marginal Pass), 성능 미달(Fail)의 절대적인 상태값으로 표기합니다. 이때, 평균 품질을 대변하기 위해 평가 시 동일 제품 샘플을 3개 무작위로 추출하여 동일한 계측을 3회 반복 수행합니다. 획득한 3개의 원본 측정 데이터를 교차 분석하여 3개의 샘플 중 가장 좋은 등급에 해당하는 1개 샘플의 데이터를 대표값으로 채택, 상세 데이터 보기 그래프에 게시합니다. 이는 해당 패치코드가 지닌 잠재 성능과 일관된 품질을 객관적으로 보여주기 위함입니다.
1.3.2 지표화
측정 항목을 물리적 특성이 유사한 메인 카테고리(전송 성능, PoE적합성)로 지표화합니다.
1.3.3 최종 등급 판정
주관적인 수치 합산을 배제하고, 필수 평가 항목 중 가장 낮은 최저 상태값을 기반으로 패치코드 최종 종합 벤치마크 등급을 도출합니다. 이때, 고전력 PoE 적합성 검증을 위한 직류 저항 분석 결과는 별도로 안정성 인증을 부여하는 독립적인 성능 지수로 관리합니다. 메인 그래프로 렌더링되지 않은 나머지 2개 측정 데이터는 ‘전송 성능 판정값’ 및 ‘PoE 적합성 판정값’ 란에 각각 Pass/Fail 플래그로 별도 추가 표기하는 것으로 리포트를 구성합니다. 이 방식은 소비자에게 대표적인 평균 성능을 보여줌과 동시에, 해당 제조사의 RJ45 압착 공정 일관성과 생산 품질 편차를 투명하게 공개하여 제품의 신뢰도를 입체적으로 판단할 수 있게 하는 핵심 지표가 됩니다.
1.4 측정 기준 및 산업 표준 준수
기기의 측정은 아래의 최신 산업 표준을 참조하여 수행되며, 소비자 친화적인 데이터 산출과 물리적 한계 검증을 위해 엄격하게 적용됩니다.
1.4.1 ANSI/TIA-568.2-E
북미 통신 산업 협회에서 발행한 본 표준은 패치코드가 최종 네트워크 시스템에 연결되었을 때 만족해야 하는 데이터 전송 성능(Wiremap, NEXT, RL 등) 및 PoE 적합성(직류 왕복 저항, 직류 저항 불균형)의 카테고리별 한계선을 정의하는 핵심 표준입니다. Annex G에는 28AWG케이블에 대한 특별 규정이 정의되어 있고, Annex H 에는 전력 전송에 대한 규정이 정의되어 있습니다.
1.4.2 ANSI/TIA-1152-A
CAT6A 채널 및 패치코드 성능을 500 MHz 대역폭까지 검증하기 위해서는 측정 기기가 매우 높은 동적 범위를 지녀야 합니다. 이 표준은 현장 검수 및 공장 출하 시 사용되는 계측 장비가 갖추어야 할 Level IIIe 정밀도(Category 6A 지원) 및 Level 2G 정밀도(Category 8 지원)의 교정 및 측정 방법론을 규정합니다.
1.4.3 IEEE 802.3bt (PoE++ 규격)
고전력 전송 규격인 IEEE 802.3bt(Type 4, 90W) 표준은 장치 및 프로토콜 표준으로 송전 장치와 수전 장치 간 신호 제어 및 전력 전송 메커니즘을 규정합니다. 최대 4쌍(4-pair) 케이블을 이용해 71~90W 전력 전송하는 방법을 정의하고 있습니다.
1.4.4 ASTM B258
ASTM B258 표준은 전기 도체로 사용되는 AWG(American Wire Gage) 규격 단일 원선(Solid Round Wires)의 표준 공칭 지름, 단면적 및 계산 공식을 정의하는 국제 규격입니다.
2 측정 환경 및 정밀 계측 장비 구축
고주파 신호의 위상 변화와 누화 성분은 계측 기기 내부의 노이즈 플로어와 주변 환경 변수에 매우 민감하게 반응합니다. 데이터의 상호 비교 일관성 및 재현성을 유지하기 위해 환경 통제된 인프라를 구축해야 합니다.
2.1 측정 환경 통제
온,습도 및 열적 통제: 계측 환경 주위 온도는 20°C ~ 30°C를 유지하며, 상대습도는 20% ~ 80% 사이로 통제합니다. 구리 도체 직류 저항은 온도가 상승함에 따라 증가하며, 케이블 피복의 유전율 또한 열에 의해 팽창하여 정전용량 변화를 유발합니다. 따라서 계측 전 대상 패치코드를 해당 환경에서 최소 2시간 방치하여 완전한 열적 평형 상태에 도달하도록 유도합니다.
물리적 응력(Stress) 최소화: 고주파 평형 전송 선로에서 응력은 측정 결과에 영향을 줄 수 있습니다. 꼬임 구조는 도체 간 전자기적 대칭성을 이용하여 노이즈를 차단하는데, 케이블이 구부러지거나, 비틀림, 찍힘 등의 응력을 받으면 단위 길이당 인덕턴스와 정전용량의 변형이 일어나 특성 임피던스 불균형이 발생합니다. 이는 고주파 대역에서의 신호 감쇠 및 반사 손실 하락을 초래할 수 있으므로, 계측 중에는 케이블 장력이 최소화 되도록 케이블을 배치합니다.
2.2 계측 장비 구성
정밀 케이블 분석기: 일반적인 네트워크 시공 현장에서 사용되는 랜 테스터나 100 MHz 대역 장비로는 10GBASE-T 통신이 요구하는 500 MHz 대역폭의 물리적 한계를 판별할 수 없습니다. 본 분석에는 500 MHz 대역폭 전 구간에 걸쳐 고속 푸리에 변환(FFT)을 수행하여 정교한 주파수 스윕 응답 데이터를 추출할 수 있는 최고 수준의 정밀 케이블 분석기를 운용합니다.
정밀 직류 저항 측정기: 고전력 PoE 전원망 배선 적합성을 확인하기 위해, 계측기 인터페이스의 접촉 저항 오차를 배제하는 4선식 켈빈 측정 기법이 적용된 정밀 저항 측정기를 RJ45 측정용 지그와 결합하여 운용합니다.
3 계측 지표 및 파라미터 세부 분석
3.1 정밀 케이블 분석기 기반 평가 항목
패치코드 RJ45 커넥터 조립 품질과 케이블 본연의 신호 무결성을 검증합니다. 앞서 명시한 ‘다중 샘플링 방법론’에 따라 동일 제품 샘플 3개를 각각 측정하며, 파라미터 마진 총합이 가장 좋은 샘플을 대표값으로 채택하여 상세 분석 그래프 기준으로 합니다. 평가는 크게 ‘전송 성능’과 ‘PoE 적합성’ 파라미터로 나뉘어 ANSI/TIA-568.2-E 의 한계선을 기준으로 평가합니다.
3.1.1 와이어맵 및 차폐 연속성 검증 (Wire Map & Shield Continuity)
- 평가 목적: 8가닥 연선이 단말 플러그 핀에 T568B 규격에 맞게 결선되었는지 검사하고, 차폐형 케이블의 경우 외부 전자기파를 접지로 전달하는 차폐(Shielding)가 플러그 금속 쉘까지 전기적으로 완벽히 연결되었는지 검증합니다.
- 근거 표준: ANSI/TIA-568.2-E
- 측정 방법: 분석기 양단에 테스트 지그를 결합하고 케이블 스캔을 진행하여 와이어맵 결선 이상 유무 및 차폐의 전기적 연속성을 검증합니다.
3.1.2 반사 손실 (Return Loss) 측정
- 평가 목적: 신호가 케이블을 따라 이동할 때, 임피던스 불일치 지점에 부딪혀 신호 에너지 일부가 역방향으로 반사되어 돌아오는 크기를 정량화합니다.
- 근거 표준: ANSI/TIA-568.2-E
- 측정 방법: 입사 전력 대비 반사 전력의 비율을 계측하기 위해 전 대역폭 스펙트럼 스윕을 진행하며, 반사 신호 감쇠 데시벨(dB) 마진을 포착하여 한계 곡선 통과 여부를 검증합니다.
3.1.3 근단 누화 (Near-End Crosstalk, NEXT) 측정
- 평가 목적: 하나의 페어에 인가된 신호가 인접한 페어로 새어 들어가는 간섭 노이즈 강도를 측정합니다.
- 근거 표준: ANSI/TIA-568.2-E
- 측정 방법: 다중 페어 간 전자기장 결합 에너지를 교차 계측하기 위해 전 대역폭 스펙트럼 스윕을 진행하며, 노이즈 대비 원본 신호의 억제 비율 마진을 포착하여 한계 곡선 통과 여부를 검증합니다.
3.2 정밀 저항 측정 기반 심층 평가 항목 (PoE 호환성 및 발열 테스트)
본 항목은 정밀 저항 계측기를 활용하여 측정하며, 패치코드의 고전력 PoE환경 적합성을 정량적으로 분석합니다.
3.2.1 직류 왕복 저항 (DC Loop Resistance)
- 평가 목적: 직류 왕복 저항은 전원 공급 장치와 전원 수신 장치간 전력 전달 효율 및 열적 안정성과 밀접한 관계가 있습니다. 과도한 루프 저항은 전력 손실과 케이블 발열을 유발하여, 삽입 손실 증가 및 절연체 열화를 초래합니다.
- 근거 표준: ANSI/TIA-568.2-E, IEEE 802.3bt
- 측정 방법: 단일 페어를 구성하는 두 도체 각각의 직류 저항을 계측한 후, 두 도체의 저항값을 합산합니다. 길이 기준 한계와 최대 21.6 Ω(20 °C 기준) 한계 이탈 여부를 확인합니다.
3.2.2 PoE 사용 가능 최대 길이 예측 (PoE Maximum Available Distance Prediction)
- 평가 목적: 측정한 케이블의 물리적 특성을 고려하여, 패치코드로만 구성된 채널에서 해당 케이블 길이에 따른 저항값이 전체 채널 배선 인프라 한계선에 가까운 직류 왕복 저항 21.2 Ω(20 °C 기준)에 도달하게 되는 길이를 추정합니다. 이를 통해 한여름 천장 내부나 고밀도 케이블 번들링 환경 등 최악의 고온 환경 조건하에서도 고출력 PoE++ 전력 전송의 안정성을 확보하고 전압 강하로 인한 단말기 오작동을 예방합니다.
- 근거 표준: ANSI/TIA-568.2-E, IEEE 802.3bt
- 측정 방법: 완제품 패치코드의 실측 직류 왕복 루프 저항값과 제품 길이를 기반으로 60 °C 환경 배선 시 PoE++ 원격 전력 전송이 문제없이 보장되는 최대 가용 겉보기 예측 길이를 다양한 변수를 고려하여 산출합니다.
3.2.3 직류 저항 기반 비 표준 선재 판정 (DC Resistance-based Non-standard wire Verification)
- 평가 목적: 표준 사양에 위배되는 비 표준 도체를 구분해 내는 데 목적이 있습니다. 저품질 도체는 순동선 대비 직류 저항이 최소 수십 %에서 수배 이상까지도 커지기 때문에, 심한 전압 강하가 발생하며 케이블 자체의 열화로인한 발열 및 화재를 유발할 수 있습니다.
- 근거 표준: ASTM B3, ASTM B8, ANSI/TIA-568.2-E
- 측정 방법: 입력된 자재 사양별(AWG 게이지 두께 번호 및 단선/연선 소선 구조) 구리 단면적 표준 저항률 식에 현재 측정 온도를 연동하여 표준 베이스라인 저항을 구합니다. 여기에 양단 커넥터 접촉 저항 마진 0.1 Ω과 지그 내부 저항 오차 총합 및 실제 구리 도체 누적 길이를 고려하여 동적 합격 마지노선 기준치를 계산합니다. 정밀 저항계로 실측한 완제품 패치코드 전체의 실제 루프 저항값이 이 동적 기준치보다 작거나 같은지를 상호 대조 확인하여 자재 적합성 여부를 판정합니다.
3.2.4 페어 내 직류 저항 불균형 (DC Resistance Unbalance within a pair)
- 평가 목적: 하나의 페어를 구성하는 두 도체 간 저항 편차를 파악하여 전압 인가 시 전류가 균등하게 분할될 수 있는지 확인합니다. 불균형 한계 이탈 시 전원 공급 장치 및 수신장치 변압기의 자기 포화를 유발하며, 이더넷 데이터 신호 파형 왜곡이 발생하여 비트 오류 및 패킷 재전송을 초래할 수 있습니다.
- 근거 표준: ANSI/TIA-568.2-E, IEEE 802.3bt
- 측정 방법: 동일 페어 내 두 가닥의 독립된 저항값을 측정 후 그 차이값을 산출하여, 저항 불균형이 전체 루프 저항의 3% 또는 0.20 Ω 한계 이탈 여부를 확인합니다.
3.2.5 페어 간 직류 저항 불균형 (DC Resistance Unbalance between pairs)
- 평가 목적: 고전력 PoE 환경에서 페어 간 전류가 고르게 분배될 수 있는지 확인합니다. 특정 페어로의 전력 편중을 유발하는 과도한 직류 저항 불균형은 데이터 전송 장애 및 PoE 시스템의 물리적 작동 중단을 초래할 수 있습니다.
- 근거 표준: ANSI/TIA-568.2-E, IEEE 802.3bt
- 측정 방법: 4쌍 전체의 병렬 저항 임피던스를 상호 비교 계측하여, 특정 페어로의 전류 집중 현상을 유발할 수 있는 불균형 한계치(7% 또는 0.10 Ω) 이탈 여부를 확인합니다.
4 성능 지표 및 판정 등급 체계
본 평가는 측정값을 임의의 점수로 합산하는 방식을 배제하고, 국제 표준이 요구하는 한계 곡선 통과 여부에 따른 3단계 등급제를 채택합니다. 3개의 샘플 중 가장 좋은 등급 샘플 데이터가 대표값으로 사용됩니다.
4.1 와이어맵 구조

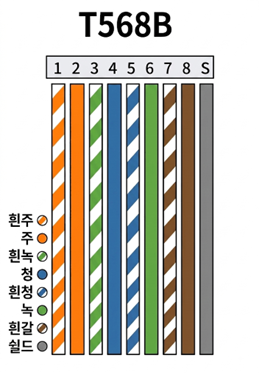

모든 평가의 선결 조건으로 T568B에 따른 결선 상태를 검증합니다. 단선(Open), 단락(Short), 교차(Crossed), 쌍 분리(Split Pair), 차폐 단선(Shield Open) 등 결선 오류가 단 하나라도 발견될 경우 주파수 마진과 무관하게 즉시 최하위 등급인 성능 미달로 자동 분류됩니다.
4.2 필수 파라미터(NEXT, RL) 판정 기준

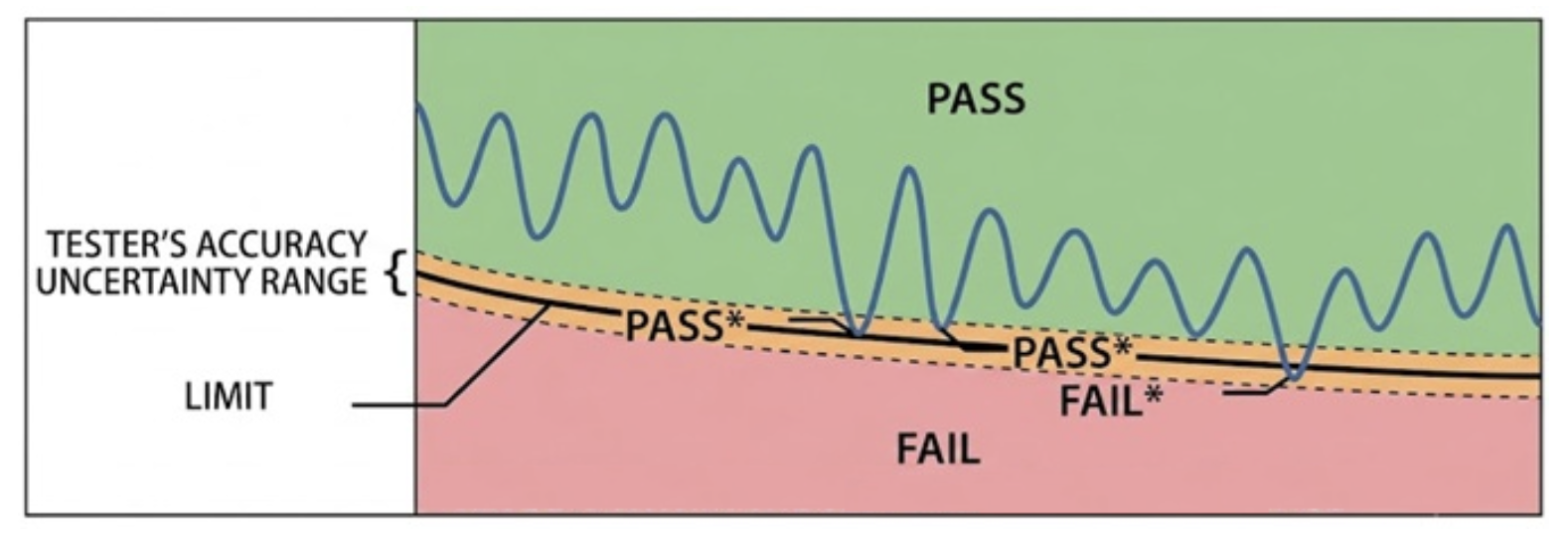

계측 데이터의 한계 곡선과 여유도(Margin, dB 단위)는 계측기 오차 범위(Accuracy Uncertainty)를 고려하여 4가지 상태값으로 분류됩니다.
4.2.1 근단 누화 (NEXT) 마진 판정 해석
| 계측기 판정값 | TechBros판정 |
|---|---|
| 통과 (PASS) | 통과 (PASS) |
| 통과 (PASS*) | 조건부 통과 (Marginal Pass) |
| 실패 (FAIL*) | 성능 미달 (FAIL) |
| 실패 (FAIL) | 성능 미달 (FAIL) |
위 판정에서 통과(PASS*)는 한계 곡선을 상회하여 규격 상으로는 합격이나, 계측기 자체의 오차 불확실성 밴드 내에 걸쳐 있는 경계 선상의 마진을 의미합니다. 반대로 실패 (FAIL*)는 한계 곡선을 하회하여 규격 상 실패 범위에 있으나, 계측기의 불확실성 밴드 내에 존재해 명백한 실패로 단정 짓기 어려운 마진을 의미합니다. 두 경우 모두 환경 변수에 취약한 회색지대에 존재하지만, 산업계에서는 PASS*만 조건부 통과 (Marginal Pass) 등급으로 판정하고 있습니다.
4.2.2 반사 손실 (RL) 마진 판정 해석
| 계측기 판정값 | 판정 |
|---|---|
| 통과 (PASS) | 통과 (PASS) |
| 통과 (PASS*) | 조건부 통과 (Marginal Pass) |
| 실패 (FAIL*) | 성능 미달 (FAIL) |
| 실패 (FAIL) | 성능 미달 (FAIL) |
반사 손실 판정 역시 누화와 동일한 기준을 적용합니다. 통과 (PASS*)는 한계 곡선을 상회하여 규격 상으로는 합격이나, 계측기 자체의 오차 불확실성 밴드 내에 걸쳐 있는 경계 선상의 마진을 의미합니다. 반대로 실패 (FAIL*)는 한계 곡선을 하회하여 규격 상 실패 범위에 있으나, 계측기의 불확실성 밴드 내에 존재해 명백한 실패로 단정 짓기 어려운 마진을 의미합니다. 두 경우 모두 환경 변수에 취약한 회색지대에 존재하지만, 산업계에서는 PASS*만 조건부 통과 (Marginal Pass) 등급으로 판정하고 있습니다.
4.3 PoE 적합성 판정 기준
정밀 저항 측정기로 도출된 각 심선의 직류 저항 측정값을 기반으로, PoE 강인성을 3개의 개별 세부 항목으로 나누어 판별합니다. 전력 전송 한계인 21.6 Ω(20°C 기준)을 초과할 경우 화재 발생 우려가 있으므로 절대 사용 불가 판정을 내립니다.
4.3.1 직류 왕복 저항 (DC Loop Resistance)
본 판정 기준은 정밀 저항계로 실측한 완제품 패치코드 직류 왕복 저항값을 24 AWG 연선 오차 한계 기준값 및 28 AWG 연선 오차 한계 기준값과 비교하여 적합성을 검증합니다. 측정 시 대기온도($T_{\mathrm{Meas}}$)와 케이블 길이(L) 및 내부 선재 AWG규격에 따른 이론적 도체 단면적을 기반으로 한계 기준값을 동적으로 계산하여 품질 등급을 판정합니다.
도체의 직경 d 및 단면적 A 계산에는 ASTM B258 표준 수식이 적용됩니다.
- n: 선재의 규격 (AWG 번호)
이를 바탕으로 특정 AWG 규격과 길이에 대한 동적 합격 한계값(\(R_{\text{Limit } n \text{ AWG}}\))은 다음과 같이 산출됩니다.
- \(\rho_{\mathrm{Cu}} :\) 구리의 20°C 기준 비저항 (\(0.017241\,\Omega\!\cdot\!\mathrm{mm}^2/\mathrm{m}\))
- \(\alpha :\) 구리의 온도 저항 계수 (\(0.00393/{}^\circ\mathrm{C}\))
- \(k_{s(\mathrm{AWG}\,24)} :\) 24AWG 연선 변환 계수(1.200)
- \(k_{s(\mathrm{AWG}\,28)} :\) 28AWG 연선 변환 계수(1.126)
- \(R_{\text{Contact Margin}} :\) 플러그 접촉 저항 허용 한계(\(0.2\,\Omega\))
이 산출식을 통해 도출된 동적 한계값을 기준으로, 4개의 페어 중 가장 저항이 높은 페어의 루프 저항 최댓값(\(\max\left(R_{\text{Loop P1}\ldots\text{P4}}\right)\))을 대조하여 최종 등급을 판정합니다.
| 등급 | 판정 조건식(4개 페어 중 최댓값 기준) |
|---|---|
| 통과 (Pass) | \(\max\left(R_{\text{Loop P1}\ldots\text{P4}}\right) \leq R_{\text{Limit 24 AWG}} \quad \mathbf{AND} \quad \max\left(R_{\text{Loop}}\right) \leq 21.6\) |
| 조건부 통과 (Marginal Pass) | \(R_{\text{Limit 24 AWG}} < \max\left(R_{\text{Loop P1}\ldots\text{P4}}\right) \leq R_{\text{Limit 28 AWG}} \quad \mathbf{AND} \quad \max\left(R_{\text{Loop}}\right) \leq 21.6\) |
| 성능 미달 (Fail) | \(\max\left(R_{\text{Loop P1}\ldots\text{P4}}\right) > R_{\text{Limit 28 AWG}} \quad \mathbf{OR} \quad \max\left(R_{\text{Loop}}\right) > 21.6\) |
4.3.2 PoE 사용 가능 최대 길이 예측
본 기준은 측정된 완제품 패치코드의 직류 왕복 저항 실측값(20°C 환산 및 지그 기생 저항 보정됨, \(R_{\text{Loop Meas Compensated}}\))을 기반으로 케이블 내부 구리 선재의 고유 비저항률과 순도를 역산합니다. 산출된 고유 특성을 패치코드로만 구성된 채널 모델에 대입하여, PoE 송전 장치와 수전 장치 간 전력 전송의 마지노선인 직류 루프 저항 21.2 Ω(20°C 기준, \(R_{\text{Limit }20^\circ\mathrm{C}}\))에 도달하지 않도록 하는 PoE 최대 가용 겉보기 길이(\(L_{\mathrm{PoE_Available}}\), 미터)를 동적으로 예측합니다.
표준의 \(25\,\Omega\)(60°C 기준)을 단순히 20°C로 보정하면 \(21.6\,\Omega\)이 되지만, 가혹 환경인 60°C까지 온도가 상승하더라도 케이블의 루프 저항에 \(0.5\,\Omega\)마진이 존재하도록 \(21.2\,\Omega\)의 보수적인 한계선을 설정하여 예상 길이 조건에서 PoE 송전 오류 발생이 최소화되도록 유도합니다. 단, 이렇게 예측된 길이는 이상적인 방열 상태와 단독 포설을 가정한 상한 추정치입니다.
4.3.3 표준 선재 준수 여부 판정
본 판정 기준은 정밀 저항계로 실측한 완제품 패치코드의 직류 왕복 루프 저항값을 입력된 선재 사양별 이론적 마지노선 저항값과 대조하여 도체의 표준 호환 여부를 판정합니다.
입력된 선재 사양별 이론적 최대 마지노선 저항값(\(R_{\text{Std Spec}}\))에 측정 환경의 온도 보정 계수 및 커넥터 접촉 저항(\(0.05\,\Omega\))을 더하여 합격 한계 기준값을 동적으로 계산합니다. 표준상 허용 한계 접촉 저항값은 \(0.2\,\Omega\)이지만, 이 값을 사용하면 짧은 길이의 비표준 선재를 판별하지 못합니다. 짧은 길이 비표준 선재를 고려하여 측정용 지그에서 발생하는 접촉 저항(\(0.02\sim0.05\,\Omega\)) 값을 참조합니다. 지그 기생 저항이 차감된 실측 루프 저항(\(R_{\text{Loop Meas Compensated}}\))이 한계 기준값과 같거나 작으면 표준 선재 호환 제품으로 판정합니다.
4.3.4 페어 내 직류 저항 불균형 (DC Resistance Unbalance within a pair)
페어 내 직류 저항 불균형은 \(\leq 3\%\) 또는 \(\leq 0.2\,\Omega\) 중 큰 값을 초과하면 안 됩니다.
- 페어 내 직류 저항 불균형 비율:
- 환산값 \((\Omega)\):
| 등급 | 판정 |
|---|---|
| 통과 (Pass) | \(R_{\text{ratio}} \leq 2.50\%\) 환산값(\(\Omega\)) OR \(R_{\text{Deviation}} \leq 0.180\,\Omega\) |
| 조건부 통과 (Marginal Pass) | \(2.50\% < R_{\text{ratio}} \leq 3.00\%\) 환산값(\(\Omega\)) OR \(0.180\,\Omega < R_{\text{Deviation}} \leq 0.200\,\Omega\) |
| 성능 미달 (Fail) | \(R_{\text{ratio}} > 3.00\%\) 환산값(\(\Omega\)) OR \(R_{\text{Deviation}} > 0.200\,\Omega\) |
4.3.5 페어 간 직류 저항 불균형 (DC Resistance Unbalance between pairs)
페어 간 직류 저항 불균형은 \(\leq 7\%\) 또는 \(\leq 0.1\,\Omega\) 중 큰 값을 초과하면 안 됩니다.
- 단일 페어의 등가 병렬 저항(R_{Px}) 산출 :
- 페어 간 직류 저항 불균형 비율 :
- 환산값 \((\Omega)\):
| 등급 | 판정 |
|---|---|
| 통과 (Pass) | \(R_{\text{ratio}} \leq 6.50\%\) 환산값(\(\Omega\)) OR \(R_{\text{Deviation}} \leq 0.090\,\Omega\) |
| 조건부 통과 (Marginal Pass) | \(6.50\% < R_{\text{ratio}} \leq 7.00\%\) 환산값(\(\Omega\)) OR \(0.090\,\Omega < R_{\text{Deviation}} \leq 0.100\,\Omega\) |
| 성능 미달 (Fail) | \(R_{\text{ratio}} > 7.00\%\) 환산값(\(\Omega\)) OR \(R_{\text{Deviation}} > 0.100\,\Omega\) |
5 최종 지표 및 종합 등급 산출
앞서 명시한 다중 샘플 측정 규정에 따라, 마진율이 가장 좋은 등급인 샘플의 데이터가 리포트의 메인 상세 데이터 항목에 대표값으로 게시됩니다. 나머지 2개 샘플 측정 데이터는 ‘전송 성능’ 및 ‘PoE 적합성’ 판정값 란에 ‘통과’, ‘조건부 통과’ 또는 ‘성능 미달’ 플래그 텍스트로 보조 표기되어 제조 공정 품질 편차를 모니터링할 수 있게 하는 역할을 수행합니다.
5.1 종합 등급 산출 체계 (통신 무결성)
본 벤치마크는 직류 저항 분석을 제외한 필수 평가 항목(와이어맵, 근단 누화, 반사 손실)의 판독 결과를 바탕으로 최종 종합 등급을 산출합니다.
- 통과 (Pass): 4절의 평가 기준에 따라 모든 필수 계측 항목에서 오차 범위를 완전히 벗어난 명확한 ‘통과 (PASS)’ 결과를 획득한 경우 이 등급으로 분류됩니다.
- 조건부 통과 (Marginal Pass): 명백한 ‘실패 (FAIL)’ 판정을 받은 항목은 없으나, 필수 평가 항목 중 단 하나라도 계측기 오차 범위 밴드 내에 걸친 ‘통과 (PASS*)’ 판독 결과가 발생한 경우 이 등급으로 분류됩니다.
- 성능 미달 (Fail): 와이어맵 검사에서 물리적인 결함이 발견되거나, NEXT 및 RL 측정 항목 중 어느 하나라도 오차 범위를 확연히 초과하여 명백한 ‘실패 (FAIL)’ 또는 ‘실패 (FAIL*)’ 판독 결과가 존재하는 경우 이 등급으로 분류됩니다.
5.2 PoE 적합성
직류 저항 분석 결과는 5.1절의 통신 무결성 지표와 분리하여, 4절의 3가지 직류 저항 세부 평가 기준에 따라 별도의 PoE 안정성 인증 등급으로 판별합니다.
- 통과 (Pass): DC 루프 저항, 페어 내 저항 불평형, 페어 간 저항 불평형의 세 가지 항목 모두에서 ‘통과’ 판독 기준을 충족한 경우에 한하여 이 등급으로 분류되며 인증이 부여됩니다.
- 조건부 통과 (Marginal Pass): 세 가지 직류 저항 평가 항목 중 ‘성능 미달’ 판독 결과는 없으나, 하나 이상의 파라미터에서 조건부 통과 (Marginal Pass) 판독 기준에 해당하는 결과가 도출된 경우 이 등급으로 분류됩니다.
- 성능 미달 (Fail): 세 가지 직류 저항 평가 항목 중 단 한 항목이라도 ‘성능 미달’ 판독 기준에 해당하는 수치가 도출된 경우, 최종적으로 이 등급으로 분류됩니다.
그 외 PoE 사용 가능 최대 길이 예측값을 중요 참조사항으로 표시합니다.
6 측정 한계 및 주의 사항
본 평가 절차는 환경이 엄격히 통제된 인프라에서 최상위 정밀도의 계측 장비를 활용하여 수행되나, 패치코드 케이블의 본질적인 구조적 불확실성과 커넥터 결합 메커니즘의 특성으로 인해 도출된 데이터에는 통계적, 공학적 한계가 존재합니다. TechBros는 결과를 투명하게 제공하고 소비자의 올바른 이해를 돕기 위해 다음과 같은 측정 한계와 오차 발생 가능성을 명시합니다.
6.1 브레이크아웃 보드 및 하드웨어 인터페이스
TechBros가 브레이크아웃 보드를 이용한 측정법을 채택한 것은 실제 PoE 환경을 가장 완벽하게 모사하기 위함과 동시에 비파괴 방식 테스트 형태로 진행하기 위함입니다. 이 방식을 통해 도출되는 저항값에는 다음의 요소들이 포함됩니다.
TechBros는 이 값에서 브레이크아웃 보드 고유의 내부 배선 저항(\(R_{\text{Board_Trace}}\))만을 사전에 캘리브레이션하여 차감합니다. 그 결과 최종적으로 산출되는 저항값은 단순히 구리 선재만의 저항이 아니라, 플러그 압착부의 저항과 테스트 지그(RJ45 소켓)와 패치코드 플러그 사이에서 발생하는 접촉 저항 양단을 모두 포함합니다. TIA-568.2-E 6.10.2절에 따르면 단일 커넥터 하드웨어의 최대 허용 접촉 저항 마진은 통상 0.2 Ω까지 허용됩니다.
결과적으로, 브레이크아웃 보드를 활용한 계측 방식은 순수 케이블의 직류 저항보다 플러그 결합으로 인한 저항 상승분(최소 수십 mΩ에서 수백 mΩ)이 가산된 상태로 표준규격 한계값과 대조됩니다. 이는 패치코드가 실제 서버나 스위치 포트에 삽입되어 90W 전력을 전송할 때 필연적으로 수반되는 접촉부 전압 강하와 발열을 사전에 포함하여 평가하는 것과 같습니다. 이는 TIA-568.2-E 표준이 케이블링 인프라에서 달성하고자 하는 안전성과 발열 한계 마진 확보 측면에서 보수적인 기준을 적용한 실무적 솔루션입니다.
6.2 RJ45 접촉 저항 및 삽입 편차
브레이크아웃 보드의 이더넷 소켓(Jack) 내부에 존재하는 금속 핀과 패치코드 플러그(Plug) 접점이 결합할 때 발생하는 접촉 저항은 매 삽입 시마다 미세하게 변동합니다. 핀 표면의 마찰(Fretting), 미세 산화막, 습도, 결합 시 인가되는 기계적 압력의 미세한 차이는 결합 당 통상 10 mΩ ~ 50 mΩ 수준의 저항 변동성(비선형성)을 유발합니다. 브레이크아웃 보드 자체의 고정 회로 저항은 사전에 차감되지만, 매번 삽입될 때마다 달라지는 접촉 저항 변동성 자체를 완벽히 통제할 수는 없습니다. 따라서 본 계측 결과는 RJ45 접촉 저항의 불확실성이 포함된 값이며, ASTM D4566 규격에 따른 순수 케이블 구리 선재만의 저항보다 높게 계측되어 보수적인 평가가 이루어짐을 유의해야 합니다.
6.3 켈빈 4선식 측정 프로브 접촉 한계 및 기생 성분
페어 내 / 페어 간 저항 불평형을 밀리옴(mΩ) 단위로 측정하기 위해 켈빈 4선식 기법을 적용하여 계측기 리드선의 기생 저항을 배제합니다. 그러나 브레이크아웃 보드의 외장 핀에 프로브 클립이나 핀셋을 물리적으로 접촉시키는 경계면에서 미세한 접촉 저항 오차가 발생할 수 있습니다. 이는 페어 내 저항 불평형 산출 과정에서 약 0.1% ~ 0.5% 내외의 연산 오차로 나타날 수 있으며, 극한의 불균형 판단 기준(3% 이탈 여부) 경계선상에 있는 제품의 판정에 미세한 영향을 미칠 수 있습니다.
6.4 계측기 불확실성과 Marginal Pass의 통계적 모호성
ANSI/TIA-1152-A Level IIIe 정밀도 규격을 충족하는 최고 수준의 케이블 분석기를 운용함에도 불구하고, 500 MHz에 이르는 고주파 대역폭의 끝에서는 기기 본연의 동적 불확실성 밴드(Uncertainty Band)가 필연적으로 넓어집니다. 따라서 한계 곡선에 근접하게 위치한 측정 데이터는 불확실성에 의해 PASS* 또는 FAIL*로 판독될 수 있으며, 본 절차서는 산업계와 동일하게 PASS* 만을 조건부 통과 (Marginal Pass) 등급으로 보수적으로 판정합니다.
6.5 PoE 사용 가능 최대 길이 연산 알고리즘 한계
PoE++ 사용 가능 최대 길이를 60°C 기준으로 예측하는 연산 알고리즘은 사용자가 전체 채널을 테스트된 패치코드 단일 제품으로만 구성하는 모델을 가정하고 있습니다. 이는 많은 실제 시공 환경에 적합한 모델이지만, 시공 현장이 수평 배선용 단선 케이블과 장비용 연선 패치코드가 혼합된 이질적인 채널로 구성된 경우, 평가 결과에 도출된 PoE 최대 가용 길이 예측값과 실제 허용 한계 길이 간에 상당한 편차가 발생할 수 있습니다. 또한, 예측된 길이는 이상적인 방열 상태와 단독 포설을 가정한 이론적 상한 추정치이므로 실제 시공 설계 시 표준 가이드라인에서 권고하는 번들링 개수 제한 지침이 지켜지지 않을 경우, 누적 발열로 인한 절연 피복 파괴, 화재 위험, 삽입 손실의 급증으로 인한 영구적 링크 단절이 발생할 수 있습니다.
6.6 30AWG/32AWG 케이블 한계
현재 TIA-568.2-E 규격의 Annex G는 28AWG 패치코드까지만 그 규격과 삽입 손실 감쇠율(De-rating factor)을 공식적으로 정의하고 있습니다. 시중에 판매되는 30AWG 및 32AWG와 같은 초박선 케이블은 현 시점 기준 국제 통신 표준에 편입되지 못한 규격 외(Non-standard) 제품입니다. 일부 제품이 전송 성능 사양을 충족할 수는 있으나, PoE 용도로는 표준 문서에서 명확하게 28AWG보다 얇은 케이블과 CCA선 사용을 금지하고 있는 만큼 사용에 주의해야 합니다.
6.7 고밀도 포설 환경에서의 외부 누화(Alien Crosstalk) 통제 한계
TechBros 평가 절차는 네트워크의 핵심 부품인 패치코드 단품 내부 페어 간의 신호 억제력(NEXT 및 RL)을 검증하는 데 최적화된 방법론입니다. 1 MHz에서 500 MHz에 이르는 초고주파 대역을 활용하는 10GBASE-T (IEEE 802.3an) 이더넷 규격에서 치명적인 통신 장애 요인 중 하나는, 케이블 내부의 간섭이 아니라 인접하게 묶여서 지나가는 다른 주변 케이블로부터 무작위로 유입되는 전자기 간섭, 즉 외부 누화(Alien Crosstalk: ANEXT, AFEXT)입니다. 본 평가 방법론은 격리된 환경에서의 단품 측정이기 때문에 랙(Rack)이나 천장 트레이에서 케이블이 수백 가닥씩 고밀도로 평행하게 포설되는 상황(6-around-1 시나리오 등)의 외부 누화 저항력은 결과 지표에 반영되지 않습니다. 특히 금속 차폐재가 없는 비차폐(U/UTP) 슬림 케이블의 경우 내부 성능 테스트 결과가 준수하더라도 실제 환경의 에일리언 크로스톡 방어력은 구조적으로 취약합니다. 따라서 본 벤치마크 데이터를 통해 패치코드의 성능을 확인하더라도, 10G 네트워크 구축을 위해서는 CAT6A 전송 환경이 고려된 패치 패널 사용, 패치 패널의 공간적 이격, 혹은 금속 차폐(F/UTP, S/FTP) 케이블의 적절한 도입을 고려하는 등 보완이 필요할 수 있습니다.
7 참고 문헌
– ANSI/TIA-568.2-E Balanced Twisted-Pair Telecommunications Cabling and Components Standard
– ANSI/TIA-1152-A Requirements for Field Test Instruments and Measurements for Balanced Twisted‐ Pair Cabling
– IEEE 802.3bt-2018 IEEE Standard for Ethernet Amendment 2: Physical Layer and Management Parameters for Power over Ethernet over 4 pairs
– ASTM B258 Standard Specification for Standard Nominal Diameters and Cross-Sectional Areas of AWG Sizes of Solid Round Wires Used as Electrical Conductors
– FLUKE networks: Versiv™ Series Technical Reference Handbook
– FLUKE networks: Patch Cord Measurement Results
– ISO/IEC 11801-1:2017+AMD1:2025 CSV Generic cabling for customer premises – Part 1: General requirements
– ISO/IEC TS 29125:2017/AMD2:2024/COR1:2025 Information technology – Telecommunications cabling requirements for remote powering of terminal equipment
– IEC 61935-2:2022+AMD1:2026 CSV Specification for the testing of balanced and coaxial information technology cabling – Part 2: Cords as specified in ISO/IEC 11801-1 and related standards
